Dây chuyền phun sơn tĩnh điện là hệ thống thiết bị cơ điện tử khép kín đồng bộ gồm bể xử lý tiền sơn, buồng phun thu hồi bột, lò sấy gia nhiệt và xích tải treo tự động. Quý khách hàng có thể tìm hiểu toàn diện các giải pháp thiết bị công nghiệp tiêu chuẩn cao được trực tiếp khảo sát và chế tạo tại Thiết Bị Dây chuyền sơn tĩnh điện.
Mục lục nội dung
- Dây chuyền phun sơn tĩnh điện gồm những gì? Tổng quan và nguyên lý hoạt động cốt lõi
- Tại sao đầu tư đồng bộ dây chuyền phun sơn tĩnh điện lại quan trọng trong sản xuất công nghiệp?
- Phân tích chi tiết cấu tạo và thông số kỹ thuật của dây chuyền phun sơn tĩnh điện
- Quy trình vận hành và lắp đặt dây chuyền phun sơn tĩnh điện chuẩn kỹ thuật (SOP)
- Các sự cố thường gặp và cách khắc phục từ chuyên gia Gia Phú
- Câu hỏi thường gặp về dây chuyền phun sơn tĩnh điện (FAQs)
- Tối ưu hóa dây chuyền sản xuất cùng Công Nghệ Sơn Tĩnh Điện Gia Phú
Chế tạo trực tiếp tại xưởng

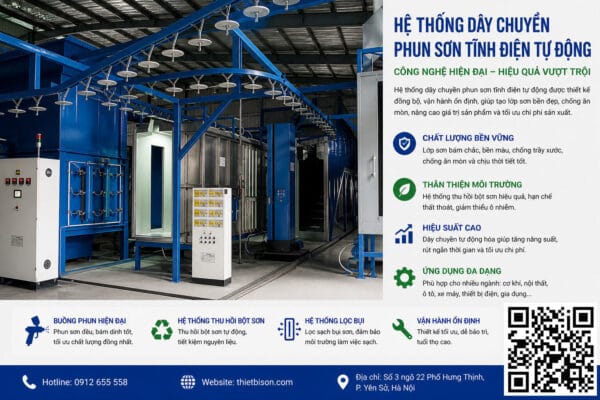

Dây Chuyền Sơn Tĩnh Điện Tự Động & Bán Tự Động Gia Phú
Giải pháp đồng bộ từ tư vấn bản vẽ 2D/3D, gia công cơ khí chính xác, buồng phun thu hồi 98% bột sơn và chuyển giao công nghệ tận xưởng.
Dây chuyền phun sơn tĩnh điện gồm những gì? Tổng quan và nguyên lý hoạt động cốt lõi
Dây chuyền phun sơn tĩnh điện là tổ hợp dây chuyền công nghệ khép kín vận hành dựa trên hiện tượng tương tác giữa các điện tích trái dấu Coulomb. Trong hệ thống này, các hạt bột sơn polymer khô được tích điện trường âm cao áp qua nòng súng phun và bám hút đều đặn lên bề mặt phôi kim loại đã được nối mass đất 0V.

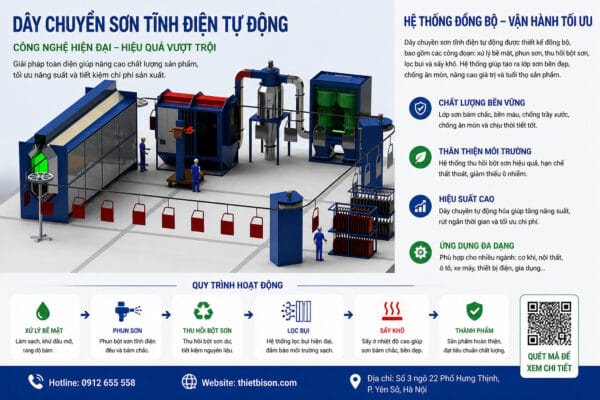

Cấu tạo tổng thể của một hệ thống dây chuyền hoàn chỉnh bao gồm 5 phân khu kỹ thuật liên kết tuần hoàn: khu xử lý tiền hóa chất bề mặt, buồng phun sơn tĩnh điện kết hợp hệ thống hút lọc thu hồi bột, lò sấy khô và hấp chín định hình, hệ thống xích tải treo tự động liên tục, cùng tủ điện PLC điều khiển trung tâm.
- Nguyên lý nạp tĩnh điện cao áp: Súng phun nạp điện áp âm từ 60 kV đến 100 kV vào luồng hạt bột sơn thoát ra khỏi kim phun.
- Nguyên lý bám hút ion: Phôi kim loại nối cực dương tiếp đất tạo chênh lệch điện thế cực mạnh, hút chặt các hạt bột sơn phủ kín các khe rãnh nhỏ.
- Nguyên lý thu hồi bột sơn tuần hoàn: Buồng phun kết hợp cyclone ly tâm và bộ lọc filter cartridge giữ lại 98% lượng bột dư lơ lửng để tái sử dụng ngay.
- Nguyên lý đóng rắn nhiệt dẻo: Lò sấy duy trì nhiệt lượng từ 180°C – 200°C trong 15 – 20 phút kích hoạt phản ứng liên kết chéo polymer tạo màng sơn cứng vững.
Tại sao đầu tư đồng bộ dây chuyền phun sơn tĩnh điện lại quan trọng trong sản xuất công nghiệp?
Việc đầu tư một dây chuyền sơn tĩnh điện đồng bộ giúp các nhà máy cơ khí, nội thất và công nghiệp phụ trợ thay thế hoàn toàn công nghệ sơn ướt thủ công lạc hậu, giảm 30% đến 40% chi phí sản xuất và rút ngắn 50% thời gian hoàn thiện đơn hàng.
Hệ thống mang lại lợi tức đầu tư (ROI) nhanh chóng nhờ triệt tiêu hoàn toàn lượng hao hụt dung môi, giảm thiểu tỷ lệ lỗi phế phẩm bề mặt và đáp ứng tiêu chuẩn kiểm định xuất khẩu quốc tế khắt khe.
Tiết kiệm chi phí nguyên liệu bột sơn nhờ thu hồi tái sử dụng
Công nghệ bột sơn khô cho phép thu hồi bột thừa qua hệ sinh thái buồng phun và lõi lọc cartridge chuyên dụng. Doanh nghiệp có thể tái phối trộn tới 95% – 98% lượng bột dư thừa này vào ca sơn tiếp theo mà không làm suy giảm chất lượng thành phẩm.
Chất lượng cơ lý tính vượt trội và tính thẩm mỹ hoàn hảo
Lớp phủ sơn tĩnh điện có độ dày đồng đều từ 60µm đến 90µm, mang lại khả năng chống trầy xước, chịu lực va đập cơ học cao và kháng ăn mòn muối biển vượt trội. Bề mặt sơn không bị ố vàng, nứt rạn hay bong tróc dưới tác động khắc nghiệt của thời tiết.
Thân thiện môi trường sống và bảo vệ sức khỏe thợ sơn
Quy trình phủ bột khô hoàn toàn loại bỏ các hợp chất hữu cơ dễ bay hơi VOCs độc hại từ dung môi pha chế. Thiết kế buồng kín với áp suất âm ngăn bụi sơn phát tán ra môi trường phân xưởng, đảm bảo an toàn tuyệt đối về phòng chống cháy nổ.
Súng Phun Sơn Tĩnh Điện Cầm Tay Dotech D-890
Dòng súng cao áp cầm tay với khả năng nạp tĩnh điện cực mạnh, độ bám bột góc khuất lồng Faraday tuyệt vời và độ bền bỉ cơ học cao.
Phân tích chi tiết cấu tạo và thông số kỹ thuật của dây chuyền phun sơn tĩnh điện
Để trả lời trọn vẹn câu hỏi dây chuyền phun sơn tĩnh điện gồm những gì, đội ngũ kỹ sư Gia Phú bóc tách chi tiết 5 hạng mục kết cấu quan trọng nhất cấu thành nên dây chuyền đạt chuẩn:
Hệ thống bể xử lý bề mặt phôi kim loại tiền sơn
Bao gồm chuỗi 5 đến 7 bể hóa chất chế tạo từ composite sợi thủy tinh FRP chống ăn mòn axit hoặc inox 304. Hệ sinh thái này đảm nhận các bước: tẩy dầu kiềm, rửa nước sạch tràn, tẩy rỉ sét bằng axit, định hình bề mặt hoạt hóa hạt tinh thể và phốt phát hóa kẽm (hoặc cromat nhôm) nhằm tạo chân bám màng micro-porous vững chắc.
Buồng phun sơn tĩnh điện và tổ hợp thu hồi lọc bột Cartridge
Buồng phun được gia công bằng tôn mạ kẽm sơn tĩnh điện hoặc tấm inox 304 dày 1.5mm – 2mm với khả năng cách điện và chống tích tụ bột. Khu vực này tích hợp cụm súng phun sơn cao áp (cầm tay hoặc robot tịnh tiến tự động), quạt hút ly tâm công suất lớn 7.5kW – 11kW và dàn lõi lọc filter cartridge chuyên dụng thu hồi hạt bột tuần hoàn.
Lò sấy sơn tĩnh điện gia nhiệt bằng bếp gas hồng ngoại 1602
Khoang lò được bọc vách cách nhiệt bằng panel bông khoáng Rockwool tỷ trọng cao 100kg/m3 dày 100mm, giúp giữ nhiệt độ bề mặt vỏ lò dưới 45°C. Nhiệt lượng nung chảy bột được cung cấp bởi các dàn bếp gas hồng ngoại 1602 nhập khẩu nguyên chiếc kết hợp quạt đối lưu tuần hoàn, phân bổ nhiệt đồng đều khắp thể tích lò.
Hệ thống xích tải treo overhead conveyor và đường ray định hình
Sử dụng bộ xích tải treo công nghiệp bước 150mm hoặc xích tải chịu lực 5T dẫn động bằng motor giảm tốc tích hợp biến tần điều khiển tốc độ linh hoạt từ 0.5m đến 3m/phút. Cụm ray treo bằng thép định hình cứng vững, trang bị tăng đơ tự động chống kẹt và bộ châm dầu bôi trơn ray tự động chịu nhiệt 250°C.
| Bộ phận / Thành phần | Thông số kỹ thuật tiêu chuẩn | Vai trò vận hành thực tế |
|---|---|---|
| Hệ thống bể tiền xử lý | Hệ 5 – 7 bể composite FRP / Inox 304, dung tích 2 – 10m3 | Tẩy sạch dầu mỡ, gỉ sét và tạo màng phốt phát bám dính chắc |
| Buồng phun sơn tĩnh điện | Tôn kẽm / Inox 304 dày 1.5 – 2.0mm, vách dốc thu bột | Khu vực phun bột kín gió, chống bay bụi sơn ra nhà xưởng |
| Hệ thống Filter thu hồi | Lõi lọc nhựa PE / Giấy Cellulose phi 320 x cao 900mm | Lọc giữ 98% bột sơn hồi lưu về thùng, bảo vệ quạt hút ly tâm |
| Lò sấy hấp chín màng sơn | Bếp gas hồng ngoại 1602, cách nhiệt Rockwool 100mm | Duy trì nhiệt nung 180°C – 200°C làm chín bóng bột sơn đồng đều |
| Hệ thống xích tải treo | Ray định hình chữ I/C, xích tải bước 150/5T, biến tần LS | Vận chuyển sản phẩm tự động, liên tục qua tất cả các khoang |
| Cụm thiết bị súng phun | Điện áp nạp 0 – 100 kV, lưu lượng bột 500g/phút | Tích điện trường cực mạnh giúp bột bám phủ kín bề mặt phôi |
| Tủ điện PLC trung tâm | Màn hình HMI cảm ứng, biến tần LS/Fuji, khí nén SMC | Điều khiển đồng bộ tốc độ xích, nhiệt độ lò và áp suất khí súng |
Quy trình vận hành và lắp đặt dây chuyền phun sơn tĩnh điện chuẩn kỹ thuật (SOP)
Quy trình triển khai lắp đặt và vận hành dây chuyền sơn tĩnh điện đòi hỏi sự chuẩn xác tuyệt đối qua 5 bước SOP tiêu chuẩn được đúc kết từ kỹ sư Gia Phú:
- Khảo sát mặt bằng phân xưởng và thiết kế Layout: Kỹ sư đo đạc diện tích nhà xưởng, tính toán công suất nguồn điện 3 pha 380V và vị trí bồn chứa cấp gas. Lập bản vẽ 3D bố trí layout theo hình chữ U, chữ I hoặc dạng Loop kín để tối ưu lối đi của xích tải.
- Thi công kết cấu cơ khí buồng phun và lò sấy: Định vị khung dầm xích tải chịu lực, dựng vách buồng thu hồi bột, ghép tấm panel cách nhiệt lò sấy và đấu nối các dàn bếp gas hồng ngoại 1602 cùng đường ống cấp khí hóa lỏng LPG.
- Lắp đặt hệ thống xích tải treo và tủ điện điều khiển: Treo đường ray ray định hình, lồng mắt xích tải chịu nhiệt, kết nối cụm motor giảm tốc điều tốc biến tần và đấu nối toàn bộ hệ thống cảm biến nhiệt Omron vào tủ PLC trung tâm.
- Kiểm tra tiếp mass và chạy thử nghiệm không tải: Kẹp nối mass tiếp địa an toàn đạt chuẩn dưới 4 Ohm. Chạy thử nghiệm hệ thống xích tải, hiệu chuẩn nhiệt độ đồng đều trong lò sấy và kiểm tra áp suất hút của quạt buồng phun sơn.
- Cân chỉnh thông số súng phun và nghiệm thu thành phẩm: Treo sản phẩm thực tế, cài đặt điện áp súng phun từ 70 – 85 kV, điều chỉnh lưu lượng bột và sấy ở nhiệt độ 180°C trong 15 phút. Đo độ dày màng sơn đạt 60µm – 80µm và kiểm tra độ bám dính trước khi bàn giao.
Các sự cố thường gặp và cách khắc phục từ chuyên gia Gia Phú
Trong quá trình vận hành dây chuyền sơn tĩnh điện, các lỗi kỹ thuật bề mặt có thể phát sinh nếu các thông số cơ điện tử không được hiệu chỉnh tối ưu. Dưới đây là các sự cố thường gặp và giải pháp khắc phục từ Gia Phú:
- Bột sơn không ăn vào các góc hốc chữ U (Lỗi lồng Faraday): Nguyên nhân do điện áp súng quá cao tạo lực cản ion ngược. Giải pháp: Giảm điện áp súng xuống mức 40 – 55 kV, hạ áp suất gió nạp bột và sử dụng vòi phun khe dẹt để đưa hạt sơn vào sâu trong góc.
- Màng sơn bị hiện tượng da cam sần sùi (Orange Peel): Do khoảng cách súng quá gần phôi hoặc lưu lượng bột phun ra không tơi mịn, hoặc nhiệt độ lò sấy tăng quá đột ngột. Giải pháp: Duy trì khoảng cách súng từ 15cm – 25cm, kiểm tra màng sục sôi thùng bột và cân chỉnh đường dốc nhiệt của lò sấy.
- Bề mặt sơn xuất hiện lỗ kim, đốm châm kim (Pinholing): Nguyên nhân do khí nén bị nhiễm hơi nước ẩm hoặc phôi kim loại sau khi tẩy rửa chưa được sấy khô kiệt. Giải pháp: Xả đáy bình tích áp, bảo dưỡng máy sấy khí hấp phụ và duy trì lò sấy khô phôi tiền sơn ở mức 100°C – 120°C.
- Sơn bị bong tróc mảng lớn khi va đập nhẹ: Do phôi kim loại dính màng dầu bôi trơn cơ khí hoặc thời gian nung trong lò sấy chưa đủ để bột polyme hóa hoàn toàn. Giải pháp: Kiểm tra nồng độ hóa chất bể tẩy dầu định kỳ và kiểm tra nhiệt độ thực tế bằng nhiệt kế đo nhiệt lò chuyên dụng.
Bếp Gas Hồng Ngoại 1602 Lò Sấy Sơn Tĩnh Điện
Gia nhiệt bằng mặt gốm ceramic hồng ngoại chịu nhiệt cao, phân bổ luồng nhiệt nhanh, tiết kiệm 30% lượng gas tiêu thụ so với các loại đầu đốt thông thường.
Câu hỏi thường gặp về dây chuyền phun sơn tĩnh điện (FAQs)
Diện tích nhà xưởng tối thiểu để lắp đặt một dây chuyền sơn tĩnh điện là bao nhiêu?
Đối với hệ thống bán tự động dạng buồng phun và lò sấy mẻ độc lập, diện tích tối thiểu cần từ 100m2 đến 150m2. Với dây chuyền xích tải tự động khép kín, mặt bằng tiêu chuẩn cần từ 400m2 đến 1.000m2 để bố trí thông thoáng các phân khu sản xuất.
Thời gian chế tạo và thi công trọn gói một dây chuyền mất bao lâu?
Gia Phú tiến hành gia công chế tạo cơ khí buồng phun, lò sấy tại xưởng trong khoảng 15 đến 20 ngày. Quá trình lắp đặt, chạy thử tải và chuyển giao công nghệ tại mặt bằng nhà máy khách hàng hoàn tất trong 7 đến 10 ngày.
Hệ thống thu hồi bột sơn bằng Filter cartridge có lọc sạch màu bột không?
Hệ thống lõi lọc cartridge chuyên dụng của Gia Phú giữ lại 98% lượng hạt bột lơ lửng. Khi cần đổi màu sơn liên tục, buồng phun kết hợp hệ thống rũ bụi khí nén tự động giúp vệ sinh xả sạch toàn bộ bột cũ chỉ trong vòng 10 – 15 phút.
Chi phí đầu tư một hệ thống dây chuyền sơn tĩnh điện tự động khoảng bao nhiêu?
Ngân sách đầu tư phụ thuộc vào kích thước sản phẩm lớn nhất, chiều dài lò sấy và mức độ tự động hóa. Chi phí dây chuyền bán tự động dao động từ 180.000.000 VNĐ, trong khi các hệ thống tự động hoàn toàn dao động từ 750.000.000 VNĐ đến hơn 2.000.000.000 VNĐ.
Tối ưu hóa dây chuyền sản xuất cùng Công Nghệ Sơn Tĩnh Điện Gia Phú
Đầu tư dây chuyền sơn tĩnh điện đồng bộ là quyết định chiến lược giúp nâng tầm năng lực sản xuất, cắt giảm tối đa chi phí vận hành và nâng cao tính cạnh tranh của doanh nghiệp trên thương trường. Công ty TNHH Sơn Tĩnh Điện Gia Phú tự hào là đơn vị uy tín hàng đầu chuyên tư vấn, thiết kế, gia công cơ khí và lắp đặt chuyển giao công nghệ sơn tĩnh điện trên toàn quốc.
Quý khách hàng vui lòng liên hệ ngay với Gia Phú qua Hotline: 0912.655.558 để nhận bản vẽ layout mặt bằng phân xưởng 2D/3D và bảng dự toán kinh tế chi tiết nhất. Hoặc ghé thăm trụ sở trực tiếp tại: Số 03 Ngõ 22 Phố Hưng Thịnh – Phường Yên Sở – Quận Hoàng Mai – Hà Nội.
Lưu ý: Các thông tin kỹ thuật trong bài viết được tổng hợp từ kinh nghiệm thực tế của đội ngũ kỹ sư Công Nghệ Sơn Tĩnh Điện Gia Phú. Để nhận tư vấn thiết kế chi tiết cho nhà xưởng của bạn, vui lòng liên hệ hotline trực tiếp.
