Súng sơn tĩnh điện là thiết bị phủ bột cao áp giúp hạt sơn bám dính đồng đều, tăng 40% hiệu suất bao phủ và tiết kiệm 35% chi phí nguyên liệu. Để nhận tư vấn chuyên sâu và cấu hình thiết bị chính xác cho nhà xưởng từ các kỹ sư giàu kinh nghiệm, quý khách có thể liên hệ trực tiếp Thiết Bị Dây chuyền sơn tĩnh điện.
Mục lục nội dung
- Súng sơn tĩnh điện là gì? Tổng quan và nguyên lý hoạt động cốt lõi
- Tại sao súng sơn tĩnh điện lại quan trọng trong sản xuất công nghiệp?
- Phân tích chi tiết cấu tạo và thông số kỹ thuật của súng sơn tĩnh điện
- Quy trình vận hành và bảo dưỡng súng sơn tĩnh điện chuẩn kỹ thuật (SOP)
- Các sự cố thường gặp và cách khắc phục từ chuyên gia Gia Phú
- Câu hỏi thường gặp về súng sơn tĩnh điện (FAQs)
- Tối ưu hóa dây chuyền sản xuất cùng Công Nghệ Sơn Tĩnh Điện Gia Phú
Chính Hãng 100%
Súng Phun Sơn Tĩnh Điện Cầm Tay Dotech D-890
Khả năng nạp tích điện cực mạnh lên đến 100 kV, thiết kế súng công thái học chống mỏi tay, hạn chế dội bột và tối ưu chi phí nguyên liệu.
Súng sơn tĩnh điện là gì? Tổng quan và nguyên lý hoạt động cốt lõi
Súng sơn tĩnh điện là thiết bị gia công bề mặt công nghiệp kết hợp giữa lực đẩy khí nén và trường tĩnh điện cao áp nhằm tích điện tích cho hạt sơn bay bám chặt vào phôi kim loại. Khác với phương pháp sơn ướt truyền thống, thiết bị này giúp phân bổ màng sơn phẳng mịn, đều màu và không phát sinh chảy sơn.
Hạt bột sơn khô khi đi qua cụm kim phun điện cực tại đầu súng sẽ nhận điện tích âm (-) với điện áp cao từ 60 kV đến 100 kV. Trong khi đó, phôi gia công được treo trên dây chuyền nối mass đất mang điện tích bằng 0V hoặc dương (+), tạo nên lực hút tĩnh điện Coulomb tự nhiên cực mạnh kéo các hạt bột phủ kín sản phẩm.
Sau quá trình phủ kín bột, sản phẩm được đưa vào lò sấy gia nhiệt ở dải nhiệt từ 180°C – 200°C trong vòng 15 – 20 phút. Nhiệt độ cao làm nóng chảy lớp nhựa nhiệt dẻo hoặc nhiệt rắn, tạo liên kết chéo vững chắc và hình thành màng bảo vệ hoàn hảo.
- Cơ chế nạp điện Corona: Nguồn điện cực cao áp ở đầu súng phóng luồng ion âm nạp trực tiếp vào luồng hạt bột sơn bay qua miệng béc với tốc độ cao.
- Cơ chế sạc ma sát Tribo: Hạt bột ma sát với lòng ống dẫn chuyên dụng làm từ vật liệu PTFE bên trong thân súng để nhiễm điện, hạn chế hiện tượng dội bột ở hốc sâu.
- Lực hút trường Coulomb: Lực hút tĩnh điện giữa các hạt điện tích trái dấu giúp bột sơn bám phủ cả mặt sau và các góc khuất mà dòng khí thẳng không thổi tới.
- Hiệu ứng tự cân bằng độ dày: Lớp bột bám đạt độ dày tiêu chuẩn 60µm – 80µm sẽ tích tụ điện tích cùng dấu, tự động đẩy các hạt bột tiếp theo sang các vị trí mỏng hơn.
Tại sao súng sơn tĩnh điện lại quan trọng trong sản xuất công nghiệp?
Súng sơn tĩnh điện là thiết bị then chốt quyết định trực tiếp tới tỷ lệ bám dính, độ mịn bề mặt và tốc độ hoàn thiện sản phẩm kim loại của toàn bộ xưởng sản xuất. Thay thế súng phun sơn nước bằng hệ thống tĩnh điện là giải pháp nâng cao hiệu suất lao động và hoàn vốn nhanh chóng.
Theo số liệu kiểm nghiệm thực tế từ hơn 10 năm chuyển giao công nghệ của Gia Phú, thiết bị súng sơn hiện đại giúp doanh nghiệp gia công cơ khí, nhôm kính và nội thất kim loại đạt những bước tiến đột phá về kinh tế và kỹ thuật.
Tiết kiệm chi phí nguyên vật liệu và tái sử dụng bột sơn tới 95%
Nhờ lực hút tĩnh điện trường cực mạnh, hiệu suất bám dính hạt bột vào chi tiết ngay lần xịt đầu tiên đạt từ 75% đến 85%. Lượng bột thừa bay lơ lửng được buồng thu hồi hút giữ và thu hồi tái phối trộn tới 95%, triệt tiêu sự lãng phí dung môi như sơn nước truyền thống.
Nâng cao chất lượng thẩm mỹ và độ bền cơ lý bề mặt màng sơn
Lớp phủ sơn bột tĩnh điện sau khi sấy khô có khả năng chống oxy hóa, kháng hóa chất tẩy rửa và chịu lực va chạm chống trầy xước vượt trội. Màng sơn đồng nhất không xuất hiện các lỗi chảy vệt, vón cục hay loang lổ màu sắc thường gặp.
Bảo đảm an toàn môi trường xưởng và sức khỏe người vận hành
Công nghệ phủ bột tĩnh điện khô không sử dụng dung môi pha chế, triệt tiêu hoàn toàn lượng hợp chất hữu cơ dễ bay hơi VOCs gây hại đường hô hấp. Không gian xưởng luôn thông thoáng, sạch sẽ và hạn chế tối đa nguy cơ cháy nổ hóa chất độc hại.

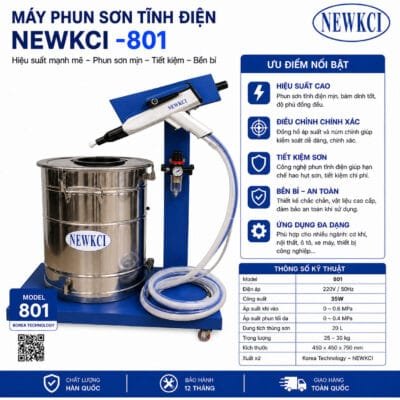

Máy Phun Sơn Tĩnh Điện NewKCI-801
Dòng súng phun công nghệ vi mạch thông minh, tùy chỉnh điện áp vô cấp 0 – 100 kV, tiết kiệm bột triệt để và an toàn chống tĩnh điện tuyệt đối.
Phân tích chi tiết cấu tạo và thông số kỹ thuật của súng sơn tĩnh điện
Một bộ thiết bị súng sơn tĩnh điện tiêu chuẩn công nghiệp bao gồm 4 khối kết cấu cơ điện tử chính xác, kết hợp đồng bộ nhằm tạo ra luồng bột mịn và trường điện thế ổn định:
Thân súng công thái học tích hợp khối nhân áp Cascade 100kV
Thân súng được đúc bằng vật liệu nhựa tổng hợp polyamid cách điện cao cấp, siêu nhẹ với khối lượng chỉ khoảng 450g – 490g giúp người thợ sơn liên tục không bị căng mỏi cổ tay. Khối cao áp Cascade đặt kín bên trong thân súng, biến đổi nguồn điện an toàn 12V – 24V thành điện áp 100 kV ngay tại đầu mũi súng.
Cụm béc phun định hình dòng bột và điện cực phóng ion Corona
Bao gồm các đầu béc phun tia dẹt quạt chuyên dụng cho phôi phẳng lớn và béc phun xòe tròn tích hợp đĩa chặn bột chuyên trị các khung lưới, ống thép. Đầu kim điện cực phóng ion được chế tác bằng hợp kim chịu mài mòn, tạo mật độ điện tích âm tối đa cho dòng bột sơn đi qua.
Tủ điều khiển trung tâm kỹ thuật số và bơm hút Venturi
Bảng điều khiển cho phép cài đặt độc lập điện áp cao áp (kV), dòng điện ion (µA), áp lực khí cấp bột và khí phụ trợ. Bơm hút bột Venturi ứng dụng hiệu ứng chênh lệch áp suất chân không để hút bột đều đặn từ thùng chứa lên thân súng mà không gây nghẽn.
| Bộ phận / Thành phần | Thông số kỹ thuật tiêu chuẩn | Vai trò vận hành thực tế |
|---|---|---|
| Thân súng sơn tĩnh điện | Vật liệu Polyamide cách điện, nặng 450g – 500g | Chống giật tĩnh điện, cầm nắm thao tác êm ái linh hoạt |
| Bộ cao áp Cascade trong súng | Điện áp nạp 0 – 100 kV, dòng phát 10 – 150 µA | Nạp điện cực mạnh cho bột, chống sụt áp khi dây cáp dài |
| Cụm béc phun quạt / tròn | Góc xòe 30° – 120°, đĩa chặn bột 16/24/32mm | Định hình dải phun phù hợp từng biên dạng sản phẩm phẳng hay gập |
| Tủ điều khiển trung tâm | Màn hình LED kỹ thuật số, nguồn AC 220V 50Hz | Điều chỉnh chính xác điện áp, lưu lượng bột và các chế độ sơn góc khuất |
| Bơm hút bột Venturi | Lõi bơm PTFE chống mòn, công suất 550g/phút | Hút bột đều đặn từ thùng cấp lên ống dẫn đến đầu súng |
| Thùng chứa bột inox sục khí | Inox 304 dung tích 45L – 55L, màng xốp đáy | Hóa lỏng tơi xốp khối bột sơn, chống vón cục tắc nghẽn |
Quy trình vận hành và bảo dưỡng súng sơn tĩnh điện chuẩn kỹ thuật (SOP)
Để đảm bảo thiết bị súng sơn vận hành ổn định, lớp sơn đều màu và an toàn tuyệt đối trước nguy cơ phóng điện hồ quang, kỹ thuật viên cần tuân thủ 5 bước chuẩn kỹ thuật sau:
- Kiểm tra tiếp mass đất và nguồn khí nén khô: Kẹp chặt dây mass nối đất từ dàn móc treo và thân phôi kim loại vào cọc tiếp địa đạt chuẩn điện trở dưới 4 Ohm. Kiểm tra nguồn cấp khí nén 5 – 7 bar đảm bảo đã qua máy sấy khí hấp phụ, lọc sạch hơi ẩm và dầu mỡ.
- Đổ bột sơn và kích hoạt hệ thống sục khí đáy thùng: Cho bột sơn tĩnh điện vào khoảng 2/3 thùng inox chứa bột. Mở van khí sục màng xốp đáy bồn, căn chỉnh lưu lượng khí nén để bột sơn sôi lăn tăn bồng bềnh và không bị bắn tia ra miệng thùng.
- Thiết lập thông số điện áp và lưu lượng khí nén: Khởi động tủ điều khiển trung tâm. Đối với mặt phẳng tôn lớn, cài đặt điện áp 70 – 85 kV và lưu lượng bột 60%. Đối với chi tiết góc cạnh chữ U phức tạp, hạ điện áp xuống dải 40 – 55 kV để triệt tiêu lực dội ion.
- Thao tác quét sơn đều tay đúng cự ly công thái học: Cầm súng luôn vuông góc với bề mặt phôi kim loại, giữ khoảng cách ổn định từ 15cm đến 25cm. Quét tay đều đặn theo các đường nằm ngang song song, đảm bảo dải phun sau đè lên mép dải trước khoảng 30%.
- Vệ sinh xả sạch bột tồn đọng cuối ca làm việc: Khóa van hút bột, đưa đầu súng vào họng hút của buồng phun rồi nhấn nút thổi xả bột khí nén (Purge) để đẩy sạch lượng bột dư trong bơm Venturi, đường ống dẫn và kim phun trước khi tắt máy.
Các sự cố thường gặp và cách khắc phục từ chuyên gia Gia Phú
Qua kinh nghiệm thực chiến hỗ trợ kỹ thuật tại các nhà máy, đội ngũ kỹ sư Gia Phú tổng hợp các lỗi kỹ thuật thường gặp nhất trên thiết bị súng sơn tĩnh điện và giải pháp xử lý dứt điểm:
- Bột sơn không bám vào góc hẹp, rãnh chữ U (Lỗi lồng Faraday): Do điện áp cao áp cài đặt quá lớn tạo điện trường ion ngược đẩy hạt bột ra ngoài. Cách khắc phục: Giảm điện áp súng về dải 40 – 50 kV, hạ lưu lượng gió phụ trợ và sử dụng béc phun dẹt để luồng bột đi thẳng vào hốc sâu.
- Bột phun ra bị giật cục, tia phun ngắt quãng: Nguyên nhân do màng xốp đáy thùng bột bị ẩm bết dính, lõi bơm Venturi bị mòn rãnh hoặc ống dẫn bột bị gấp khúc. Cách khắc phục: Vệ sinh sấy khô màng xốp đáy thùng bột, thay mới lõi nhựa hút Venturi và duỗi thẳng ống dẫn bột.
- Bề mặt sơn sau khi sấy bị hiện tượng da cam, sần sùi (Orange Peel): Do khoảng cách súng quá gần chi tiết, lớp bột phủ quá dày hoặc nhiệt độ lò sấy tăng quá đột ngột. Cách khắc phục: Duy trì khoảng cách súng từ 15cm – 25cm, giảm lưu lượng bột và hiệu chỉnh biểu đồ nhiệt độ lò sấy tăng mượt mà.
- Hiện tượng châm kim, rỗ bọt khí trên màng sơn: Xuất phát từ việc khí nén cấp súng bị nhiễm ẩm hoặc móc treo bám bột sơn cũ quá dày làm mất tiếp xúc mass đất. Cách khắc phục: Xả đáy bình tích áp, bảo dưỡng máy sấy khí và cạo sạch bột sơn bám cách điện trên móc treo kim loại.
Filter Thu Hồi Bột Sơn Tĩnh Điện Chuyên Dụng
Hệ thống lõi lọc giấy Cellulose và polyester cao cấp giữ lại đến 98% lượng bột dư thừa, bảo vệ buồng phun luôn thông thoáng, sạch sẽ.
Câu hỏi thường gặp về súng sơn tĩnh điện (FAQs)
Nên chọn súng sơn tĩnh điện nạp cao áp Corona hay ma sát Tribo?
Súng nạp điện Corona phù hợp với 95% các loại bột sơn trên thị trường, tốc độ phủ nhanh và độ bám dính cao. Súng Tribo chuyên dụng cho các chi tiết định hình có kết cấu góc khuất cực kỳ phức tạp cần triệt tiêu góc chết lồng Faraday.
Tại sao súng sơn tĩnh điện lại tiết kiệm chi phí hơn hẳn phương pháp sơn lỏng?
Bột sơn tĩnh điện khô không bị bay hơi dung môi và lượng bột thừa có thể thu hồi tái sử dụng lên đến 95%. Ngoài ra, lớp sơn phủ đạt độ dày tiêu chuẩn ngay từ lần xịt đầu tiên mà không cần sơn lót nhiều lớp.
Linh kiện hao mòn định kỳ của súng sơn tĩnh điện gồm những gì?
Các phụ kiện cần kiểm tra thay thế định kỳ bao gồm lõi nhựa hút bột Venturi, đầu béc phun xòe, kim phóng ion cao áp, đĩa chặn bột và ống dẫn bột tĩnh điện. Tất cả linh kiện này luôn có sẵn tại kho Gia Phú.
Chính sách bảo hành và bảo dưỡng súng sơn tại Gia Phú như thế nào?
Gia Phú bảo hành chính hãng 12 tháng cho toàn bộ bảng mạch điều khiển trung tâm và bộ biến áp Cascade trong thân súng, hỗ trợ bảo dưỡng kỹ thuật và chuyển giao công nghệ tận xưởng trọn đời.
Tối ưu hóa dây chuyền sản xuất cùng Công Nghệ Sơn Tĩnh Điện Gia Phú
Đầu tư súng sơn tĩnh điện chất lượng cao là quyết định chiến lược giúp nâng cao năng lực gia công, cắt giảm hao phí nguyên vật liệu và hoàn thiện chất lượng bề mặt cơ khí đạt chuẩn xuất khẩu. CÔNG TY TNHH SƠN TĨNH ĐIỆN GIA PHÚ tự hào cung cấp các giải pháp thiết bị đồng bộ, uy tín và dịch vụ kỹ thuật chuyển giao tận tâm.
Quý khách hàng vui lòng liên hệ ngay với Gia Phú qua Hotline: 0912.655.558 để được kỹ sư trực tiếp tư vấn chi tiết và nhận báo giá ưu đãi tốt nhất. Quý khách cũng có thể ghé thăm văn phòng trực tiếp tại địa chỉ: Số 03 Ngõ 22 Phố Hưng Thịnh – Phường Yên Sở – Quận Hoàng Mai – Hà Nội.
Lưu ý: Các thông tin kỹ thuật trong bài viết được tổng hợp từ kinh nghiệm thực tế của đội ngũ kỹ sư Công Nghệ Sơn Tĩnh Điện Gia Phú. Để nhận tư vấn thiết kế chi tiết cho nhà xưởng của bạn, vui lòng liên hệ hotline trực tiếp.
