Việc nắm rõ dây chuyền sơn tĩnh điện gồm những gì là nền tảng cốt lõi giúp các nhà đầu tư và chủ xưởng gia công cơ khí đưa ra quyết định thiết kế hệ thống chuẩn xác, tối ưu hóa năng suất và kiểm soát chất lượng màng sơn. Khám phá ngay cấu tạo chi tiết của công nghệ phủ bề mặt tiên tiến này cùng đội ngũ kỹ sư chuyên gia tại Thiết Bị Dây chuyền sơn tĩnh điện Gia Phú.
Mục lục nội dung
- Dây chuyền sơn tĩnh điện gồm những gì? Tổng quan cấu tạo hệ thống
- Hệ thống bể tiền xử lý hóa chất bề mặt kim loại trước khi sơn
- Buồng phun sơn và thiết bị súng phun sơn tĩnh điện
- Lò sấy gia nhiệt định hình sản phẩm và hệ thống băng tải tự động
- Các thiết bị phụ trợ quan trọng trong dây chuyền sơn tĩnh điện
- Câu hỏi thường gặp về cấu tạo dây chuyền sơn tĩnh điện (FAQs)
- Tư vấn thiết kế và lắp đặt dây chuyền chuyên nghiệp cùng Gia Phú
Lắp đặt tận nhà xưởng
Tư Vấn Thiết Kế Dây Chuyền Sơn Tĩnh Điện Trọn Gói
Giải pháp đồng bộ từ A-Z cho nhà máy. Gia công hệ thống bể xử lý, buồng phun thu hồi 98% bột sơn, lò sấy hồng ngoại tiết kiệm điện và băng chuyền vận hành tự động.

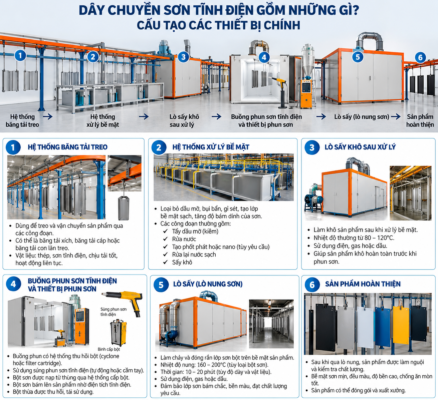

Dây chuyền sơn tĩnh điện gồm những gì? Tổng quan cấu tạo hệ thống
Để trả lời trọn vẹn câu hỏi dây chuyền sơn tĩnh điện gồm những gì, chúng ta cần nhìn nhận hệ thống này như một cỗ máy cơ điện tử khép kín, nơi các module phối hợp nhịp nhàng để chuyển hóa phôi kim loại thô thành thành phẩm có lớp phủ bảo vệ hoàn hảo. Công nghệ sơn tĩnh điện (Powder Coating) không sử dụng dung môi lỏng mà phủ trực tiếp bột nhựa khô lên bề mặt kim loại nhờ lực hút tĩnh điện trường.
Một dây chuyền tiêu chuẩn công nghiệp được cấu thành từ 4 cụm thiết bị cốt lõi, bao gồm: Khu vực tiền xử lý hóa chất, Buồng phun tĩnh điện, Hệ thống lò sấy gia nhiệt và Dàn xích tải vận chuyển tự động. Việc đầu tư đúng các thiết bị chuyên dụng và đồng bộ hóa chúng giúp doanh nghiệp tối ưu hóa năng suất, giảm thiểu hao hụt vật tư và đảm bảo màng sơn đầu ra luôn đạt tiêu chuẩn xuất khẩu.
Hệ thống bể tiền xử lý bề mặt kim loại trước khi sơn
Tiền xử lý là bước nền tảng sống còn quyết định đến 70% độ bám dính và tuổi thọ chống ăn mòn của màng sơn tĩnh điện. Nếu không làm sạch bề mặt kỹ lưỡng, lớp sơn sẽ dễ dàng bị bong tróc thành mảng lớn chỉ sau một thời gian ngắn sử dụng.
Hệ thống này thường bao gồm một chuỗi các bể nhúng dung dịch hóa chất (chế tạo từ Composite FRP chịu axit hoặc Inox 304) hoặc hệ thống buồng phun rửa tự động đường hầm. Dưới đây là bảng phân tích chi tiết quy trình của hệ thống bể tiền xử lý:
| Thứ tự Bể ngâm | Công đoạn hóa chất | Tác dụng đối với bề mặt kim loại |
|---|---|---|
| Bể số 1 | Tẩy dầu mỡ (Kiềm nóng/lạnh) | Làm sạch hoàn toàn dầu máy, mỡ bôi trơn dính trên phôi trong quá trình dập, uốn, hàn. |
| Bể số 2 | Rửa nước chảy tràn | Rửa sạch hóa chất kiềm còn đọng lại trên bề mặt phôi. |
| Bể số 3 | Tẩy rỉ sét (Axit H2SO4 / HCl) | Loại bỏ lớp oxit sắt, vảy hàn và rỉ sét bề mặt, trả lại độ sáng bóng cho kim loại nền. |
| Bể số 4 | Rửa nước chảy tràn | Làm sạch axit dư thừa, ngăn chặn phôi bị tái rỉ sét ngoài không khí. |
| Bể số 5 | Định hình bề mặt (Surface conditioning) | Điều chỉnh độ pH, giúp lớp màng phốt phát ở bước sau bám đều và mịn màng hơn. |
| Bể số 6 | Phốt phát hóa kẽm (Phosphating) | Tạo ra lớp màng tinh thể xốp vi mô bảo vệ phôi khỏi rỉ sét và tạo chân bám cơ học cực tốt cho bột sơn tĩnh điện. |
| Bể số 7 | Rửa nước sạch lần cuối | Làm sạch phôi hoàn toàn trước khi đưa vào lò sấy nước để làm khô kiệt. |
Buồng phun sơn và thiết bị súng phun sơn tĩnh điện
Sau khi phôi kim loại được sấy khô, chúng sẽ đi vào “trái tim” của dây chuyền: Buồng phun tĩnh điện. Khu vực này bao gồm hai thiết bị chủ lực hoạt động song song để tạo ra lớp màng bột khô bám dính trên sản phẩm.
Buồng phun và hệ thống thu hồi bột sơn
Một buồng phun hiện đại (gia công bằng Inox hoặc tôn mạ kẽm) được thiết kế theo nguyên lý khí động lực học với hệ thống quạt ly tâm công suất lớn hút gió liên tục, tạo áp suất âm khép kín. Bụi sơn lơ lửng không bám vào sản phẩm sẽ bị hút vào màng lọc Filter cartridge hoặc tháp tách bụi Cyclone kép. Nhờ đó, 95% – 98% lượng bột dư thừa được thu hồi tự động, sàng lọc và tái sử dụng, giúp doanh nghiệp tiết kiệm lượng lớn nguyên liệu.
Súng phun sơn tĩnh điện cao áp
Là bộ phận quan trọng nhất trong các thiết bị thi công, súng phun (cầm tay hoặc gắn Robot tịnh tiến) có chức năng nạp điện tích âm (-) cực mạnh từ 60kV – 100kV vào các hạt bột sơn. Sự chênh lệch điện thế tạo ra lực từ trường, ép các hạt bột bám chặt vào phôi kim loại (đang mang điện dương). Các dòng súng hiện đại như Dotech D-890 hay NewKCI được trang bị vi mạch kiểm soát dòng ion, giúp triệt tiêu hiện tượng góc chết lồng Faraday, đẩy bột len lỏi sâu vào các góc cạnh phức tạp.
Súng Phun Sơn Tĩnh Điện Cầm Tay Dotech D-890
Thiết bị chuyên dụng tích hợp mạch cao áp 100kV, thiết kế công thái học siêu nhẹ chống mỏi. Giúp lượng bột phun ra tơi xốp, bám chặt vào bề mặt kim loại, tiết kiệm vật tư đáng kể.
Lò sấy định hình sản phẩm và hệ thống băng tải tự động
Công đoạn phủ bột chỉ là sự bám dính cơ học tạm thời. Để màng sơn có thể bảo vệ kim loại suốt hàng chục năm, sản phẩm bắt buộc phải đi qua công đoạn nhiệt phân cuối cùng.
Lò sấy sơn tĩnh điện gia nhiệt
Sau khi bột được phun, phôi kim loại sẽ được đẩy vào lò sấy sơn tĩnh điện. Vách lò được ốp panel bông khoáng Rockwool cách nhiệt 100mm chống cháy. Tủ điện trung tâm tự động điều khiển cụm đốt (Bếp gas hồng ngoại 1602 hoặc dàn điện trở) để duy trì nhiệt độ buồng lò ổn định ở mức 180°C – 200°C. Dưới mức nhiệt này trong vòng 15 đến 20 phút, các hạt bột nhựa nhiệt rắn sẽ tan chảy, lan đều và tạo liên kết chéo (Polymer hóa) thành một lớp màng bảo vệ siêu cứng chắc, chống rỉ sét hoàn hảo.
Hệ thống băng tải xích treo (Conveyor System)
Để luân chuyển hàng nghìn chi tiết qua các bể hóa chất, buồng phun và lò sấy một cách nhịp nhàng mà không cần sức người bốc vác, hệ thống băng tải tự động đóng vai trò là “xương sống” của dây chuyền. Hệ thống này bao gồm ray chữ I đúc cường lực, xích tải bước 150mm hoặc xích 5T, dẫn động bằng motor giảm tốc có tích hợp biến tần để điều chỉnh tốc độ chạy dao động từ 1m đến 4m/phút phù hợp với từng mẻ hàng.
Các thiết bị phụ trợ quan trọng trong dây chuyền sơn tĩnh điện
Bên cạnh 4 module chính kể trên, một hệ thống hoàn chỉnh không thể thiếu sự vận hành đồng bộ của các thiết bị phụ trợ nền tảng:
- Hệ thống Máy nén khí và sấy khí: Cung cấp nguồn khí nén áp lực 5-7 bar để đẩy bột sơn và rũ bụi Filter. Khí nén cấp cho buồng sơn bắt buộc phải đi qua máy sấy khí hấp phụ để loại bỏ 100% hơi ẩm và hơi dầu, ngăn chặn hiện tượng rỗ bọt khí (Pinholing) trên màng sơn.
- Bơm hút bột (Venturi pump) và Thùng cấp bột: Thiết bị có chức năng sục màng sôi khí nén dưới đáy thùng Inox để hóa lỏng khối bột sơn khô thành dạng tơi xốp bồng bềnh, giúp ống Venturi hút bột trơn tru lên thân súng.
- Tủ điện điều khiển trung tâm (PLC): Bộ não của dây chuyền, sử dụng các thiết bị đóng cắt và biến tần, kiểm soát cảnh báo nhiệt độ lò sấy qua cảm biến Can nhiệt PT100, điều tốc băng tải và bảo vệ an toàn quá dòng, quá áp cho toàn hệ thống.
Filter Giấy / Nhựa PE Thu Hồi Bột Sơn
Lõi lọc chuyên dụng lắp đặt trong buồng phun. Diện tích nếp gấp siêu lớn giúp giữ lại 98% bột sơn bay lơ lửng, kéo dài tuổi thọ quạt hút và giảm ô nhiễm môi trường xưởng.
Câu hỏi thường gặp về cấu tạo dây chuyền sơn tĩnh điện (FAQs)
Dây chuyền sơn tĩnh điện gồm những gì cơ bản nhất cho xưởng gia công nhỏ?
Đối với xưởng sản lượng thấp, dây chuyền cơ bản tối giản bao gồm 4 phần: Hệ thống nhúng xử lý bề mặt thủ công, Buồng phun sơn tĩnh điện 1 vị trí thu hồi màng Filter, Súng phun sơn tĩnh điện cầm tay, và Lò sấy mẻ cửa lùa đẩy bằng xe goong.
Súng phun sơn tĩnh điện có tác dụng gì?
Súng phun là công cụ nạp điện tích âm cao áp (100kV) cho các hạt bột sơn tĩnh điện khi bay ra khỏi nòng súng. Các hạt sơn tích điện âm này sẽ bị hút mạnh và bám chặt vào bề mặt chi tiết kim loại đang được nối mass (mang điện dương), đảm bảo lớp sơn bao phủ đều kể cả ở các khe rãnh phức tạp.
Tại sao cần hệ thống băng tải tự động trong dây chuyền sơn?
Băng tải xích treo giúp tự động hóa quá trình di chuyển sản phẩm nặng xuyên qua các công đoạn từ xử lý hóa chất, phun sơn đến lò sấy nhiệt độ cao. Nó giúp giải phóng sức lao động, đảm bảo tốc độ dây chuyền luôn đều đặn và đồng bộ hóa sản lượng công nghiệp hàng loạt.
Tư vấn thiết kế và lắp đặt dây chuyền chuyên nghiệp cùng Gia Phú
Việc nắm rõ dây chuyền sơn tĩnh điện gồm những gì sẽ giúp nhà đầu tư định hình được quy mô tài chính và đưa ra lựa chọn cấu hình máy móc chính xác cho doanh nghiệp. Một dây chuyền chắp vá, linh kiện kém chất lượng sẽ dẫn đến tiêu hao điện gas khổng lồ và lỗi màng sơn liên tục.
Nếu bạn đang tìm kiếm một đối tác tích hợp hệ thống (System Integrator) uy tín, am hiểu sâu sắc về công nghệ xử lý bề mặt, CÔNG TY TNHH SƠN TĨNH ĐIỆN GIA PHÚ luôn sẵn sàng đồng hành cùng dự án của bạn. Chúng tôi chuyên thiết kế Layout 3D, gia công cơ khí buồng lò trực tiếp và chuyển giao công nghệ phun sơn tận nhà xưởng với chi phí cạnh tranh nhất thị trường.
Hãy liên hệ ngay với kỹ sư Gia Phú qua Hotline: 0912.655.558 để nhận báo giá dự toán và tư vấn kỹ thuật chuyên sâu. Khách hàng cũng có thể ghé thăm trực tiếp Showroom tại: Số 03 Ngõ 22 Phố Hưng Thịnh – Phường Yên Sở – Quận Hoàng Mai – Hà Nội.
Lưu ý: Các thông tin kỹ thuật trong bài viết được tổng hợp từ kinh nghiệm thực tế của đội ngũ kỹ sư Công Nghệ Sơn Tĩnh Điện Gia Phú. Cấu hình thiết bị có thể thay đổi tùy biến theo diện tích xưởng, vui lòng liên hệ hotline để nhận bản vẽ chính xác nhất.
