Filter nhựa và giấy

Filter thu hồi bột sơn tĩnh điện (bao gồm hệ thống lõi lọc nhựa PE và giấy Cellulose) là tổ hợp vật tư tiêu hao then chốt giúp nhà xưởng giữ lại đến 98% lượng bột dư thừa, tiết kiệm hàng trăm triệu đồng chi phí vật tư mỗi năm và bảo vệ môi trường lao động an toàn. Khám phá ngay các giải pháp thiết bị công nghiệp tiêu chuẩn quốc tế được tư vấn và lắp đặt trực tiếp bởi đội ngũ kỹ sư giàu kinh nghiệm tại Thiết Bị Dây chuyền sơn tĩnh điện.

THIẾT BỊ SƠN TĨNH ĐIỆN GIA PHÚ

Sẵn hàng kho Hà Nội

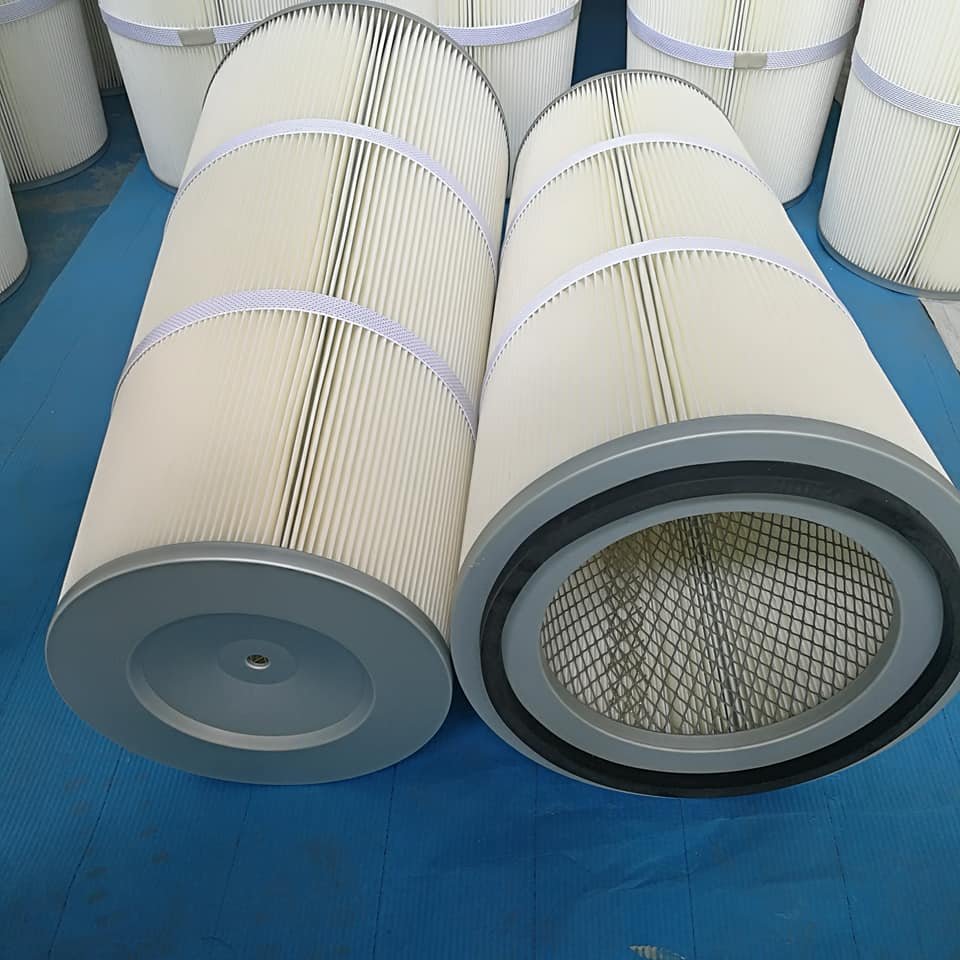

Filter Nhựa (PE) & Giấy Lọc Thu Hồi Bột Sơn Tĩnh Điện

Lõi lọc cartridge kích thước tiêu chuẩn, diện tích nếp gấp lớn, chất liệu giấy phủ nhựa chống ẩm và màng PE cao cấp có thể giặt rửa, độ bền trên 12 tháng.

Hotline báo giá: 0912.655.558 XEM CHI TIẾT FILTER

Filter thu hồi bột sơn tĩnh điện là gì? Tổng quan và nguyên lý hoạt động cốt lõi

Filter thu hồi bột sơn tĩnh điện (còn được gọi là lõi lọc cartridge) là bộ phận không thể tách rời trong cấu trúc buồng phun sơn tĩnh điện khô. Chức năng chính của linh kiện này là phân tách các hạt bột sơn dư thừa bay lơ lửng ra khỏi luồng không khí trước khi khí sạch được thải ra môi trường bên ngoài. Hệ thống này đảm bảo quá trình tuần hoàn khép kín của dây chuyền phun sơn, mang lại hiệu quả về kinh tế lẫn môi trường.

Nguyên lý hoạt động của hệ thống Filter diễn ra thông qua hệ thống quạt hút ly tâm công suất lớn được đặt phía sau buồng phun. Khi quạt hoạt động, nó tạo ra một áp suất âm hút toàn bộ luồng khí lẫn bụi sơn thừa (overspray) đi qua bề mặt các ống Filter cartridge hình trụ. Màng lọc với các lỗ rỗng siêu nhỏ cỡ micro sẽ giữ lại các hạt bột sơn cứng ở bề mặt bên ngoài, trong khi không khí sạch sẽ chui qua màng lọc và thoát ra ống xả.

Để chống lại hiện tượng “mù filter” (tắc nghẽn màng lọc) do bột sơn bám quá dày, bên trong mỗi ống Filter sẽ được trang bị hệ thống van điện từ rũ bụi (Pulse-jet cleaning valve). Hệ thống này sẽ xả các luồng khí nén xung kích cực mạnh từ trong ra ngoài theo chu kỳ thời gian cài đặt sẵn (ví dụ 10 giây/lần), làm rung lớp màng lọc và đánh bật lớp bột sơn dày rớt xuống phễu thu hồi bên dưới để đem đi tái sử dụng.

Tại sao hệ thống Filter thu hồi lại quan trọng trong sản xuất công nghiệp?

Khác hoàn toàn với sơn lỏng truyền thống (sử dụng dung môi bay hơi và màng nước để dập bụi), sơn tĩnh điện bột là công nghệ sơn khô 100%. Chính đặc thù này biến hệ thống Filter lọc bụi trở thành “trái tim” định đoạt sự thành bại của bài toán chi phí trong phân xưởng gia công.

Tối ưu hóa lợi nhuận thông qua tái sử dụng nguyên vật liệu

Trong quá trình phun sơn bằng súng tĩnh điện, ngay cả với các dòng súng cao cấp nhất, hiệu suất truyền bột (transfer efficiency) bám lên phôi kim loại chỉ đạt từ 65% đến 85%. Lượng bột 15% – 35% còn lại sẽ bay lơ lửng trong buồng phun. Nếu không có hệ thống Filter nhựa hoặc giấy chất lượng cao, lượng bột này sẽ bị thất thoát hoàn toàn. Nhờ màng lọc tiêu chuẩn, doanh nghiệp có thể thu hồi đến 98% lượng sơn thừa này, trộn với bột mới theo tỷ lệ 20% – 30% để tiếp tục sơn, giúp tiết kiệm hàng trăm triệu đồng mỗi năm.

Đáp ứng các tiêu chuẩn khắt khe về an toàn lao động và môi trường

Bụi sơn tĩnh điện chứa các hạt nhựa siêu mịn (kích thước từ 10 đến 50 micron). Nếu phát tán ra môi trường phân xưởng, chúng không chỉ làm bẩn các thiết bị, máy móc xung quanh mà còn gây nguy hiểm trực tiếp tới hệ hô hấp của thợ sơn. Hệ thống Filter giúp buồng phun luôn duy trì áp suất âm, không để một hạt bụi nào lọt ra ngoài, đảm bảo không khí xả ra đạt tiêu chuẩn ISO về an toàn sinh thái nhà máy.

Ngăn ngừa lỗi màng sơn và duy trì hiệu suất quạt hút

Một lõi lọc filter kém chất lượng sẽ bị tắc nghẽn rất nhanh, làm giảm lưu lượng gió hút của quạt ly tâm. Khi lực hút yếu, bụi sơn sẽ quẩn lại trong buồng phun, bám ngược lên các chi tiết kim loại đang sơn, gây ra hiện tượng sần sùi, lẫn hạt sạn hoặc loang lổ màu sắc (đặc biệt nguy hiểm khi sơn các màu sáng như trắng bóng). Filter chuẩn giúp luồng khí đối lưu trong buồng phun luôn thông thoáng, màng sơn tạo ra láng mịn tuyệt đối.

GIẢI PHÁP THU HỒI BỘT ĐỒNG BỘ

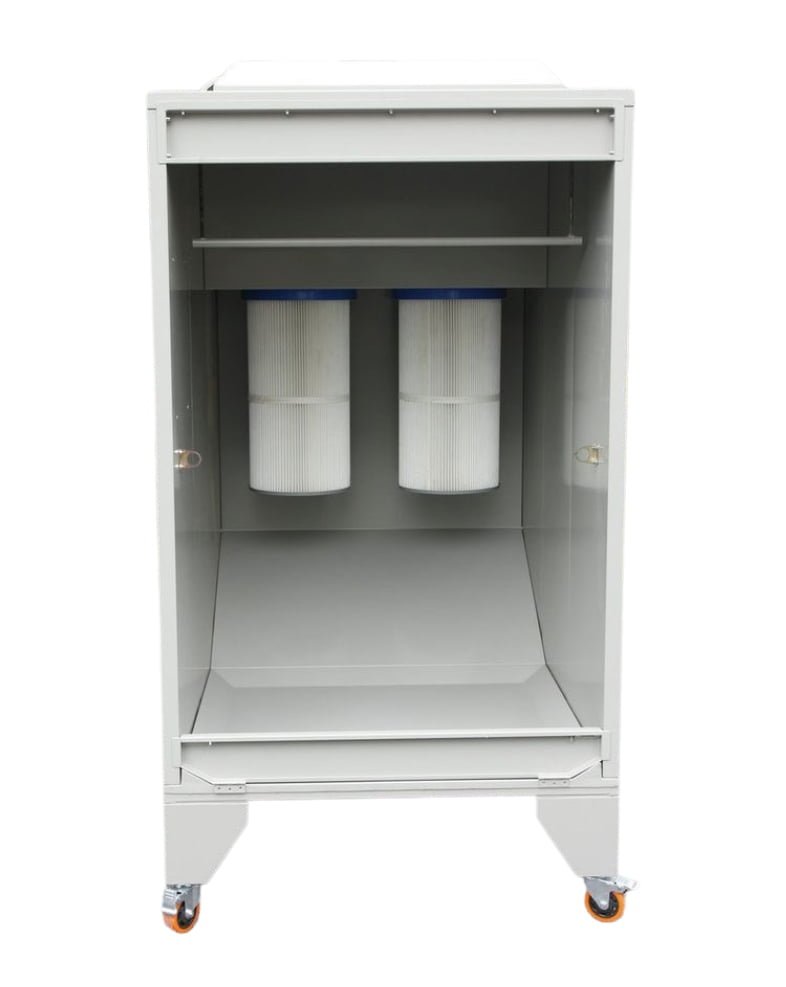

Buồng Thu Hồi Sơn Tĩnh Điện Gia Phú

Thiết kế tiêu chuẩn tích hợp hệ thống quạt ly tâm công suất cao và màng lọc Filter rũ bụi tự động bằng khí nén. Giúp không gian xưởng sạch sẽ tuyệt đối.

Hotline: 0912.655.558 NHẬN TƯ VẤN THIẾT KẾ

Phân tích chi tiết cấu tạo và thông số kỹ thuật của Filter Giấy và Filter Nhựa

Trên thị trường hiện nay, thiết kế lõi lọc thu hồi bột sơn phổ biến nhất có dạng hình trụ (cartridge) với màng lọc được gấp nếp (pleated) hình tổ ong hoặc ziczac. Thiết kế gấp nếp này giúp gia tăng tổng diện tích bề mặt lọc lên gấp hàng chục lần so với hình trụ phẳng thông thường trong cùng một thể tích không gian hạn hẹp. Tuy nhiên, vật liệu tạo nên màng lọc mới là yếu tố phân loại chức năng của chúng thành 2 dòng chính: Filter Giấy và Filter Nhựa.

1. Filter Giấy (Paper Filter / Cellulose Cartridge)

Đúng như tên gọi, màng lọc của thiết bị này được sản xuất từ các sợi giấy Cellulose cao cấp chuyên dụng cho ngành lọc khí công nghiệp. Để khắc phục nhược điểm dễ rách và hút ẩm của giấy tự nhiên, các nhà sản xuất thường tẩm phủ thêm một lớp nhựa mỏng (resin) hoặc pha trộn với tỷ lệ nhỏ sợi tổng hợp Polyester để định hình form nếp gấp cứng cáp hơn.

• Vai trò trong hệ thống: Thường được bố trí ở giai đoạn lọc sơ cấp (Primary filtration) để hứng chịu lượng lớn hạt bụi sơn thô có kích thước hạt từ trung bình đến lớn trực tiếp từ súng phun dội vào.
• Ưu điểm vượt trội: Lợi thế lớn nhất của Filter giấy là giá thành rất rẻ, chi phí đầu tư ban đầu thấp, phù hợp với các xưởng sơn gia công quy mô nhỏ, thường xuyên thay đổi màu sơn đa dạng. Khả năng lọc các hạt bụi thô rất tốt.
• Hạn chế kỹ thuật: Do bản chất là sợi giấy, chúng rất nhạy cảm với độ ẩm. Nếu khí nén rũ bụi bị lẫn nước, filter giấy sẽ hút ẩm, làm bột sơn vón cục bết dính vào khe gấp và mất hoàn toàn khả năng lọc, làm tụt áp suất quạt hút. Không thể giặt rửa bằng nước. Tuổi thọ trung bình khá ngắn, từ 3 đến 6 tháng tùy cường độ.

2. Filter Nhựa (Plastic Filter / Polyester – PE Cartridge)

Đây là dòng màng lọc thế hệ mới cao cấp, được đệt 100% từ các sợi nhựa tổng hợp (Polyester – PE, PU hoặc ABS) liên kết nhiệt. Cấu trúc sợi PE vô cùng dai, bền bỉ và sở hữu bề mặt cực kỳ láng mịn so với sợi giấy.

• Vai trò trong hệ thống: Thường được sử dụng làm bộ lọc tinh (Secondary/Fine filtration) trong các hệ thống thu hồi cyclone kép, hoặc làm bộ lọc chính trong các buồng phun đòi hỏi tỷ lệ thu hồi bột siêu mịn tối đa và sạch tuyệt đối.
• Ưu điểm vượt trội: Bề mặt màng PE trơn láng nên bột sơn rất khó bám rễ sâu vào các sợi lọc. Khi hệ thống van khí nén rũ bụi hoạt động, lớp bột sơn sẽ rơi tuột xuống phễu thu hồi rất dễ dàng. Đặc biệt, Filter nhựa hoàn toàn không thấm nước, người thợ có thể tháo ra, dùng vòi nước xịt rửa sạch sẽ, phơi khô và tái sử dụng nhiều lần như mới. Tuổi thọ của dòng này rất cao, có thể lên tới 12 đến 24 tháng liên tục.
• Hạn chế kỹ thuật: Rào cản duy nhất của màng lọc nhựa PE là giá thành đầu tư ban đầu khá cao, thường gấp đôi hoặc gấp ba so với Filter giấy truyền thống.

Quy trình vận hành và lắp đặt hệ thống Filter thu hồi chuẩn kỹ thuật (SOP)

Việc lắp đặt và vận hành hệ thống Filter thu hồi bụi sơn tĩnh điện cần tuân thủ nghiêm ngặt quy trình Standard Operating Procedure (SOP) để đảm bảo không khí luân chuyển mượt mà và buồng phun không bị dội áp lực.

1. Bước 1: Khảo sát bệ đỡ và gắn Filter vào buồng thu hồi. Các ống Filter thường được trang bị ngàm xoay 3 ngạnh hoặc ti ren vặn xuyên tâm. Người thợ cần lắp đặt Filter thẳng đứng từ trên xuống, lót mút xốp đệm (gasket) cẩn thận để đảm bảo độ kín khít tuyệt đối giữa cổ Filter và trần khoang hút. Nếu hở cổ, bột sơn sẽ bị quạt ly tâm hút trực tiếp ra ngoài không qua màng lọc.
2. Bước 2: Kết nối hệ thống van rũ bụi bằng khí nén (Pulse-jet cleaning). Lắp đặt ống thổi khí nén đâm thẳng vào trọng tâm lõi Filter. Cấp nguồn khí nén ổn định với áp lực từ 4.5 đến 6.0 bar. Khí nén bắt buộc phải đi qua hệ thống máy sấy hấp phụ để tách kiệt nước và dầu mỡ.
3. Bước 3: Thiết lập bo mạch Timer rũ bụi định kỳ. Tùy vào số lượng súng phun và lưu lượng sơn, cài đặt Timer trên tủ điện để van điện từ đóng mở xả khí nén với tần suất 10 – 15 giây/lần. Mỗi nhịp xả chỉ kéo dài khoảng 0.1 – 0.2 giây để tạo sóng xung kích rung màng lọc.
4. Bước 4: Thu gom và tái chế bột sơn. Bột sơn rơi xuống phễu đáy buồng sẽ được máy rây rung sàng lọc để loại bỏ sạn, mạt kim loại và lông tơ trước khi cấp ngược lại vào thùng khuấy bột của hệ thống súng phun.

MÔ HÌNH HỆ THỐNG PHUN SƠN TIÊU CHUẨN

Dây Chuyền Phun Sơn Tĩnh Điện Bán Tự Động Gia Phú

Hệ thống tối ưu chi phí đầu tư cho xưởng gia công quy mô vừa. Tích hợp buồng thu hồi bột 2 lớp Filter tiêu chuẩn, đảm bảo năng suất cực cao và thu hồi nguyên liệu tối đa.

Tư vấn lắp đặt toàn quốc XEM BÁO GIÁ DÂY CHUYỀN

Các sự cố thường gặp trên Filter thu hồi và cách khắc phục từ chuyên gia Gia Phú

Theo kinh nghiệm lắp ráp và bảo trì hàng trăm nhà xưởng, các kỹ sư Công Nghệ Sơn Tĩnh Điện Gia Phú tổng hợp các lỗi kinh điển khiến hệ thống hút bụi buồng sơn bị tê liệt và cách giải quyết triệt để:

• Hiện tượng mù Filter (Tắc nghẽn màng lọc, quạt không hút được gió):
  Nguyên nhân: Bột sơn bám quá dày đặc bít kín toàn bộ khe hở vi mô của nếp gấp. Thường do hệ thống van khí nén rũ bụi bị hỏng cuộn coil, hoặc cài đặt thời gian rũ quá thưa (bo mạch Timer chết).
  Cách khắc phục: Kiểm tra đo điện áp van điện từ rũ bụi, xịt thông lại các lỗ thổi khí xung kích. Tăng tần suất rũ bụi trên tủ điều khiển.
• Bột sơn bị vón thành cục cứng như đá bám chặt vào màng Filter:
  Nguyên nhân: Khí nén của xưởng bị nhiễm hàm lượng hơi nước cao do không qua máy sấy khí. Nước kết hợp với nhựa polymer trong bột sơn gặp áp lực sẽ đóng rắn vĩnh viễn trên màng giấy lọc.
  Cách khắc phục: Lắp đặt ngay hệ thống máy sấy khí hấp phụ, bình xả đáy tự động. Với Filter giấy đã bị vón cứng, bắt buộc phải thay thế lõi mới hoàn toàn. Khuyến nghị chuyển sang sử dụng Filter Nhựa (PE) để chịu ẩm tốt hơn.
• Bụi sơn phì ngược ra khỏi buồng phun, bay mù mịt trong xưởng:
  Nguyên nhân: Filter bị thủng, rách màng lọc do áp lực khí rũ quá mạnh (> 7 bar) trong thời gian dài, hoặc đệm mút cổ Filter bị lão hóa hở khí.
  Cách khắc phục: Kiểm tra bằng đèn pin chiếu ngược bên trong lõi lọc. Nếu phát hiện lỗ thủng, phải thay thế Filter ngay lập tức để bảo vệ cánh quạt ly tâm không bị bám cặn sơn làm mất cân bằng động. Chỉnh lại áp lực khí rũ bụi về mức 5 bar.

Câu hỏi thường gặp về Filter thu hồi bột sơn tĩnh điện (FAQs)

Bao lâu thì phân xưởng cần thay thế Filter thu hồi một lần?

Phụ thuộc vào cường độ sản xuất và vật liệu màng lọc. Đối với Filter giấy (Cellulose), nếu xưởng chạy 1 ca/ngày, tuổi thọ trung bình từ 3 đến 6 tháng. Đối với Filter Nhựa Polyester (PE) có khả năng giặt rửa, tuổi thọ kéo dài từ 12 đến 24 tháng mới cần thay thế mới.

Tôi có thể tháo Filter nhựa ra và giặt rửa bằng nước xịt áp lực cao không?

Có thể rửa bằng nước nhưng tuyệt đối KHÔNG dùng vòi xịt áp lực cao (như máy rửa xe) vì sẽ làm rách hoặc xô lệch các nếp xấp màng PE vi mô. Chỉ nên ngâm xà phòng loãng, dùng vòi nước chảy nhẹ xả trôi bụi, sau đó phơi ráo thật khô kiệt (không sấy nhiệt độ cao) trước khi lắp lại vào buồng phun.

Nếu hệ thống có cả lọc sơ cấp và lọc tinh, tỷ lệ thu hồi bột sơn đạt khoảng bao nhiêu?

Nếu hệ thống buồng phun được thiết kế chuẩn khí động học kết hợp bộ đôi Cyclone sơ cấp (lọc 70% bụi thô) và khoang Filter nhựa PE lọc tinh (lọc 30% bụi mịn), tỷ lệ thu hồi tổng thể có thể đạt tới 95% – 98%, đem lại giá trị kinh tế cực lớn cho chủ đầu tư.

Tối ưu hóa dây chuyền sản xuất cùng Công Nghệ Sơn Tĩnh Điện Gia Phú

Đầu tư hệ thống Filter thu hồi bột sơn (Nhựa PE và Giấy) đúng chuẩn chất lượng là giải pháp sinh lời dài hạn nhất, giúp doanh nghiệp cắt giảm chi phí hao hụt vật tư khổng lồ và duy trì màng sơn luôn bóng mịn hoàn mỹ.

CÔNG TY TNHH SƠN TĨNH ĐIỆN GIA PHÚ tự hào là nhà tư vấn, thiết kế và trực tiếp thi công các hệ thống buồng phun sơn thu hồi bột tích hợp màng lọc tự động làm sạch (Pulse-jet cleaning) tiên tiến nhất thị trường hiện nay. Toàn bộ vật tư Filter cartridge đều được chúng tôi nhập khẩu và phân phối với tiêu chuẩn độ bền kháng ẩm vượt trội.

Để nhận tư vấn kỹ thuật chuyên sâu về thông số quạt hút, tính toán số lượng ống Filter phù hợp với mặt bằng nhà xưởng, quý khách hàng vui lòng liên hệ ngay với Gia Phú qua Hotline: 0912.655.558. Khách hàng có thể tham quan thực tế các mô hình buồng phun mẫu tại: Số 03 Ngõ 22 Phố Hưng Thịnh – Phường Yên Sở – Quận Hoàng Mai – Hà Nội.

Lưu ý: Các thông tin kỹ thuật trong bài viết được tổng hợp từ kinh nghiệm thực tế của đội ngũ kỹ sư Công Nghệ Sơn Tĩnh Điện Gia Phú. Để nhận tư vấn thiết kế chi tiết hệ thống lọc bụi buồng phun cho nhà xưởng của bạn, vui lòng liên hệ hotline trực tiếp.
