Dây chuyền phun sơn tĩnh điện tự động là giải pháp công nghệ toàn diện giúp các nhà máy cơ khí nâng cao năng suất gấp 3 lần, tiết kiệm tối đa nguyên liệu và tạo ra lớp phủ bảo vệ hoàn hảo cho sản phẩm. Để nhận tư vấn thiết kế, thi công và lắp đặt hệ thống chuẩn quốc tế, quý khách hàng hãy liên hệ trực tiếp với đội ngũ kỹ sư chuyên gia tại Thiết Bị Dây chuyền sơn tĩnh điện.
Mục lục nội dung
- Dây chuyền phun sơn tĩnh điện tự động là gì? Tổng quan và nguyên lý hoạt động cốt lõi
- Tại sao dây chuyền phun sơn tĩnh điện tự động lại quan trọng trong sản xuất công nghiệp?
- Phân tích chi tiết cấu tạo và thông số kỹ thuật của hệ thống
- Quy trình vận hành và lắp đặt dây chuyền phun sơn tĩnh điện tự động chuẩn kỹ thuật (SOP)
- Các sự cố thường gặp và cách khắc phục từ chuyên gia Gia Phú
- Câu hỏi thường gặp về dây chuyền phun sơn tĩnh điện tự động (FAQs)
- Tối ưu hóa dây chuyền sản xuất cùng Công Nghệ Sơn Tĩnh Điện Gia Phú
Lắp đặt tận nhà xưởng
Dây Chuyền Sơn Tĩnh Điện Tự Động Trọn Gói
Giải pháp tự động hóa hoàn toàn với hệ thống xích tải liên tục, robot phun sơn tịnh tiến và lò sấy hồng ngoại tiết kiệm nhiên liệu, đáp ứng sản lượng công nghiệp lớn.
Dây chuyền phun sơn tĩnh điện tự động là gì? Tổng quan và nguyên lý hoạt động cốt lõi

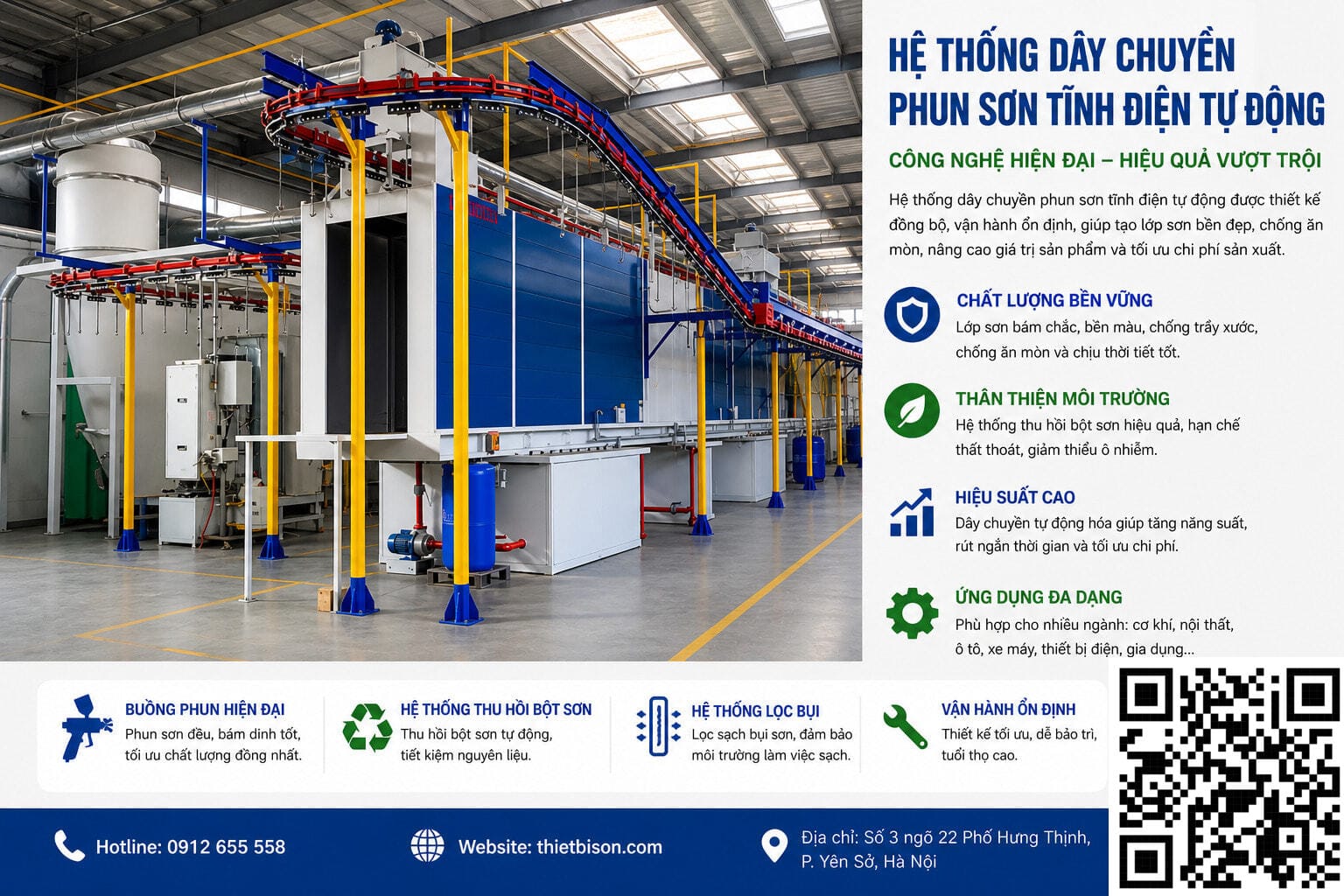

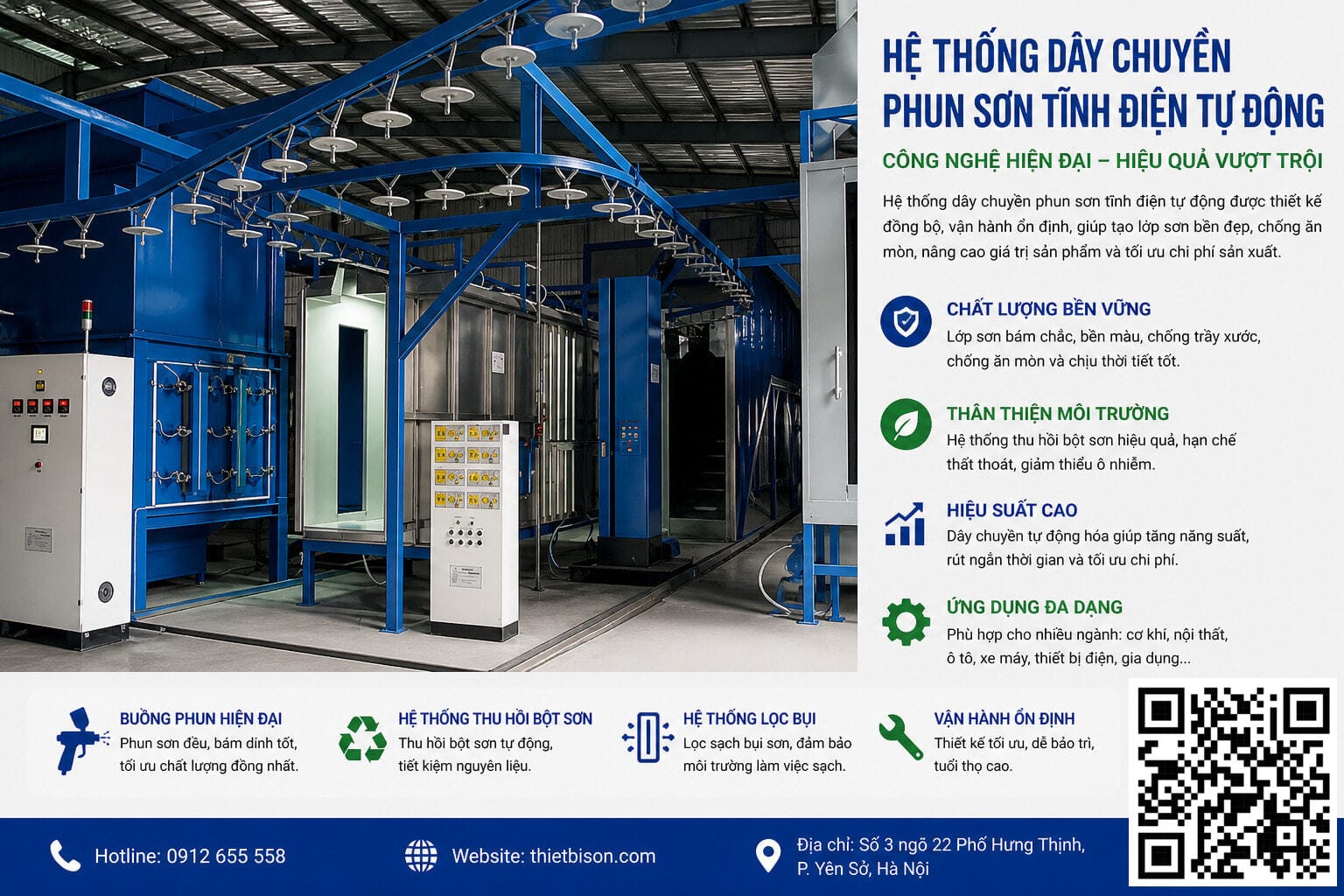

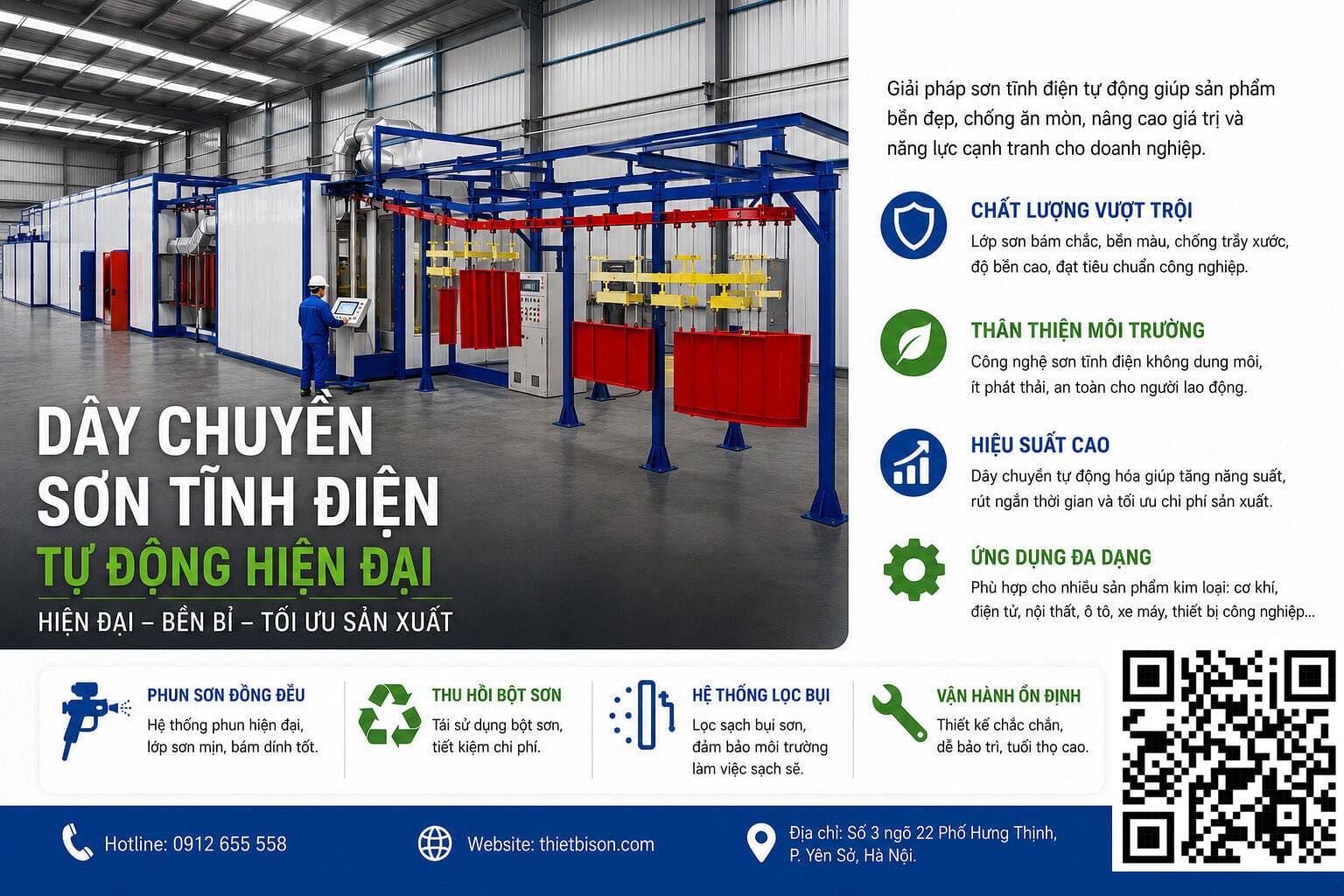

Dây chuyền phun sơn tĩnh điện tự động là một hệ thống thiết bị cơ điện tử khép kín, hoạt động đồng bộ để thực hiện chu trình phủ bột sơn lên bề mặt kim loại mà không cần hoặc rất ít sự can thiệp thủ công của con người. Hệ thống này được điều khiển bởi các tủ trung tâm PLC, tích hợp từ khâu xử lý hóa chất, sấy khô, phun sơn bằng robot tịnh tiến cho đến nung chảy và làm mát phôi.
Nguyên lý hoạt động cốt lõi của dây chuyền xoay quanh định luật Coulomb về lực tương tác tĩnh điện:
- Nguyên lý tích điện (Charging): Các súng phun tự động nạp một dòng điện áp cao (từ 60 kV đến 100 kV) vào các hạt bột sơn polymer khô, biến chúng thành các ion mang điện tích âm (-).
- Nguyên lý bám dính tĩnh điện: Sản phẩm kim loại di chuyển trên hệ thống xích tải treo liên tục được nối mass đất mang điện tích 0V hoặc điện dương (+). Lực điện trường cực mạnh sẽ hút các hạt bột sơn âm bay đến và bao phủ kín khít mọi góc cạnh của sản phẩm.

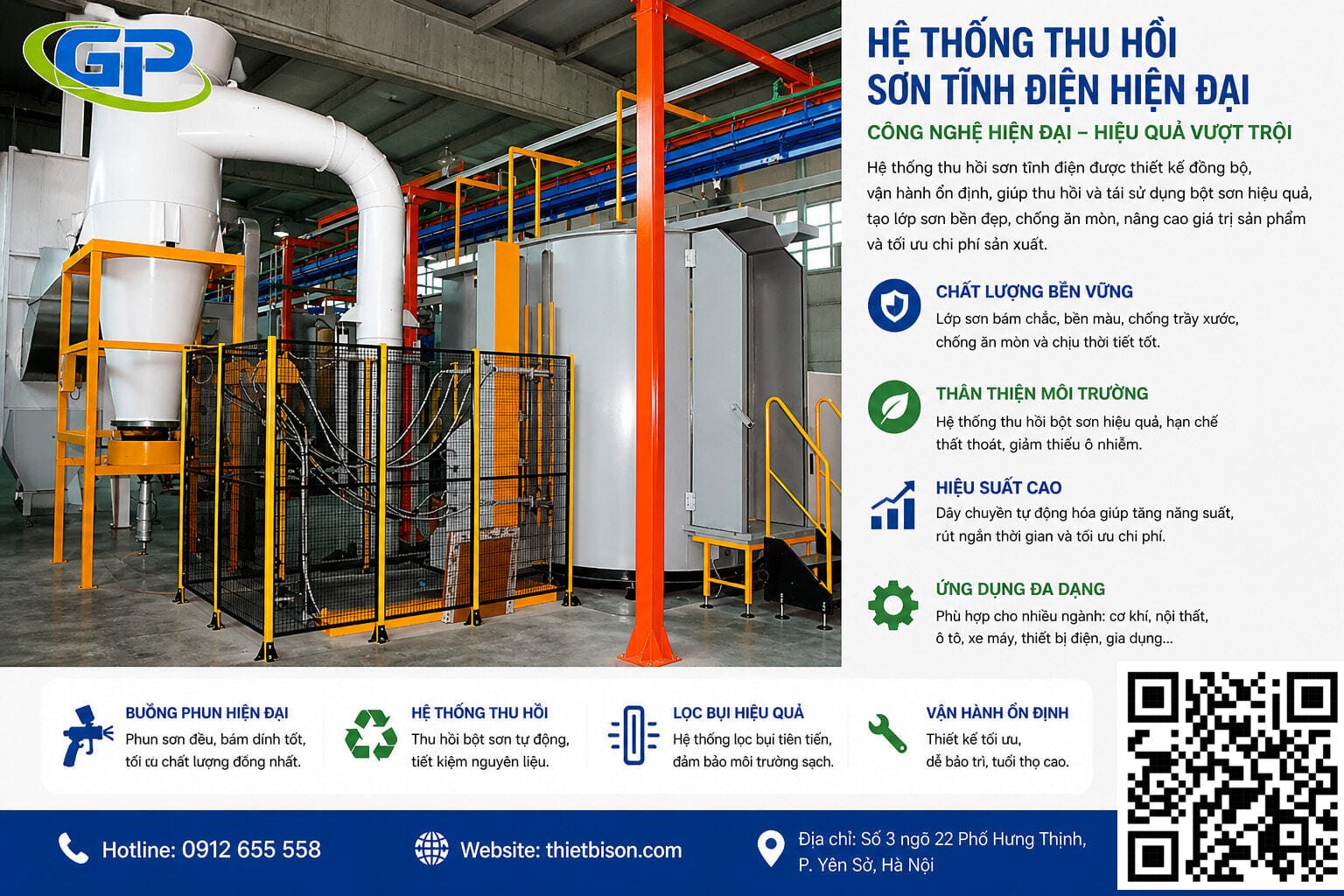

- Nguyên lý thu hồi bột tuần hoàn: Hệ thống buồng phun tự động tích hợp thiết bị hút ly tâm Cyclone và các lõi Filter chuyên dụng, hút toàn bộ bụi sơn lơ lửng, sàng lọc và cấp ngược lại cho súng phun, đạt hiệu suất thu hồi lên tới 98%.
- Nguyên lý nhiệt dẻo đóng rắn: Phôi kim loại sau khi phủ bột chạy thẳng vào lò sấy đường hầm duy trì nhiệt độ 180°C – 200°C. Tại đây bột nhựa nóng chảy và tạo liên kết ngang vững chắc thành màng sơn bảo vệ.
Tại sao dây chuyền phun sơn tĩnh điện tự động lại quan trọng trong sản xuất công nghiệp?
Chuyển đổi từ sơn thủ công hoặc sơn nước truyền thống sang hệ thống sơn tĩnh điện tự động là bước đi mang tính quyết định giúp các doanh nghiệp gia công kim loại nâng cao biên độ lợi nhuận và đáp ứng các tiêu chuẩn khắt khe để xuất khẩu sản phẩm ra thị trường quốc tế.
Tối ưu hóa năng suất và chi phí nhân công
Hệ thống tự động sử dụng xích tải chạy liên tục kết hợp với Robot phun sơn tịnh tiến (Reciprocator) giúp duy trì cường độ làm việc không ngừng nghỉ 24/7. Tốc độ băng tải có thể điều chỉnh từ 1m đến 4m/phút. Doanh nghiệp chỉ cần 2-3 công nhân để thực hiện khâu treo và gỡ sản phẩm, tiết kiệm đến 80% chi phí thợ sơn so với phương pháp thủ công.
Độ đồng đều màng sơn và chất lượng vượt trội
Việc phun sơn bằng máy móc được lập trình sẵn đảm bảo lưu lượng bột, khoảng cách và áp lực luôn đồng nhất ở mọi vị trí. Độ dày màng sơn được kiểm soát nghiêm ngặt ở mức 60µm – 80µm. Lớp phủ không bị lỗi chảy xệ, sần da cam (Orange Peel) hay không đều màu, từ đó tăng độ cứng chống trầy xước và kháng ăn mòn muối biển hiệu quả.
Tiết kiệm vật tư và thân thiện môi trường sinh thái
Nhờ hệ thống thu hồi bụi sơn Cyclone kép và Filter, xưởng sản xuất có thể tái sử dụng gần như toàn bộ lượng bột sơn thừa, giảm thiểu hao hụt vật tư từ 30% – 40%. Quá trình vận hành hoàn toàn không sử dụng dung môi bay hơi (VOCs), đảm bảo không gian làm việc an toàn, không có mùi độc hại và triệt tiêu rủi ro cháy nổ.
Chế tạo trực tiếp
Buồng Phun Thu Hồi Bột Sơn Tĩnh Điện
Hệ thống buồng phun tiêu chuẩn gia công bằng tôn mạ kẽm sơn tĩnh điện hoặc Inox, tích hợp quạt ly tâm công suất cao và màng lọc rũ bụi tự động.
Phân tích chi tiết cấu tạo và thông số kỹ thuật của hệ thống

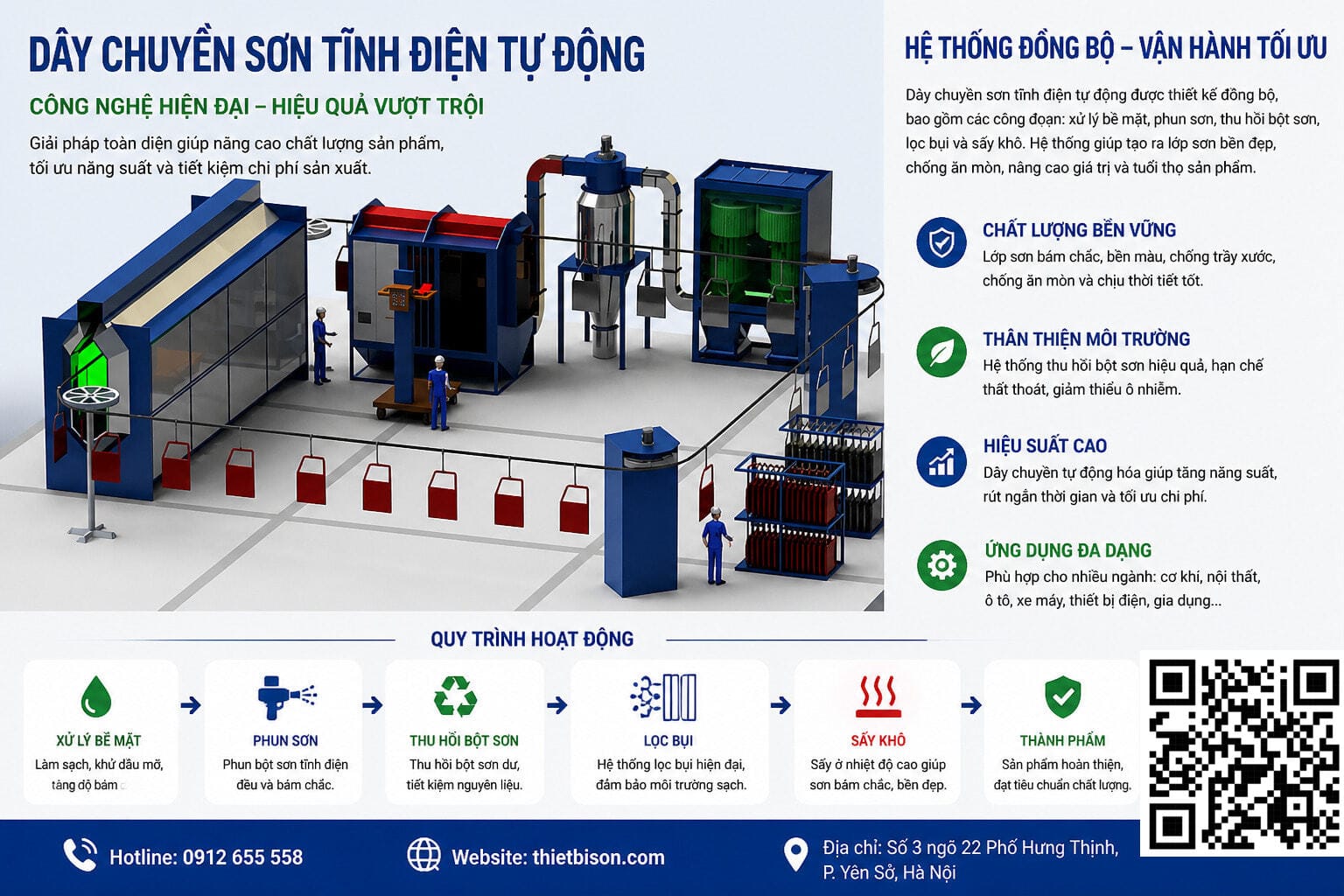

Một dây chuyền tự động hoàn chỉnh là sự phối hợp của nhiều phân hệ cơ khí và điện tử phức tạp. Dưới đây là bảng phân tích chi tiết cấu tạo của các cụm thiết bị tiêu chuẩn do Gia Phú thi công:
| Hạng mục thiết bị / Module | Thông số kỹ thuật / Đặc điểm kết cấu | Vai trò vận hành thực tế |
|---|---|---|
| Hệ thống Bể Xử Lý Hóa Chất (Tiền Sơn) | Chuỗi bể làm từ Composite FRP hoặc Inox 304, kích thước tùy biến theo phôi. Bao gồm các khâu: Tẩy dầu, xả nước, tẩy rỉ, định hình, phốt phát hóa kẽm. | Loại bỏ sạch hoàn toàn dầu mỡ, rỉ sét và tạo màng bám dính micro-porous giúp màng sơn bám chặt vào bề mặt kim loại. |
| Lò Sấy Khô (Lò sấy nước) | Vách cách nhiệt Rockwool 100mm, sử dụng cụm đầu đốt gas hồng ngoại 1602 hoặc điện trở, duy trì nhiệt 100°C – 120°C. | Sấy khô hoàn toàn lượng nước bám trên phôi kim loại sau khi qua bể hóa chất, đảm bảo phôi không bị ẩm trước khi phun sơn. |
| Buồng Phun Tự Động & Robot Reciprocator | Buồng inox hoặc tôn kẽm, trang bị Robot tịnh tiến tự động đưa súng phun lên xuống theo dải hành trình từ 1.5m đến 3m. | Đảm bảo tia sơn quét đều đặn bề mặt sản phẩm liên tục, không phụ thuộc vào tay nghề thợ, nâng cao năng suất cực đại. |

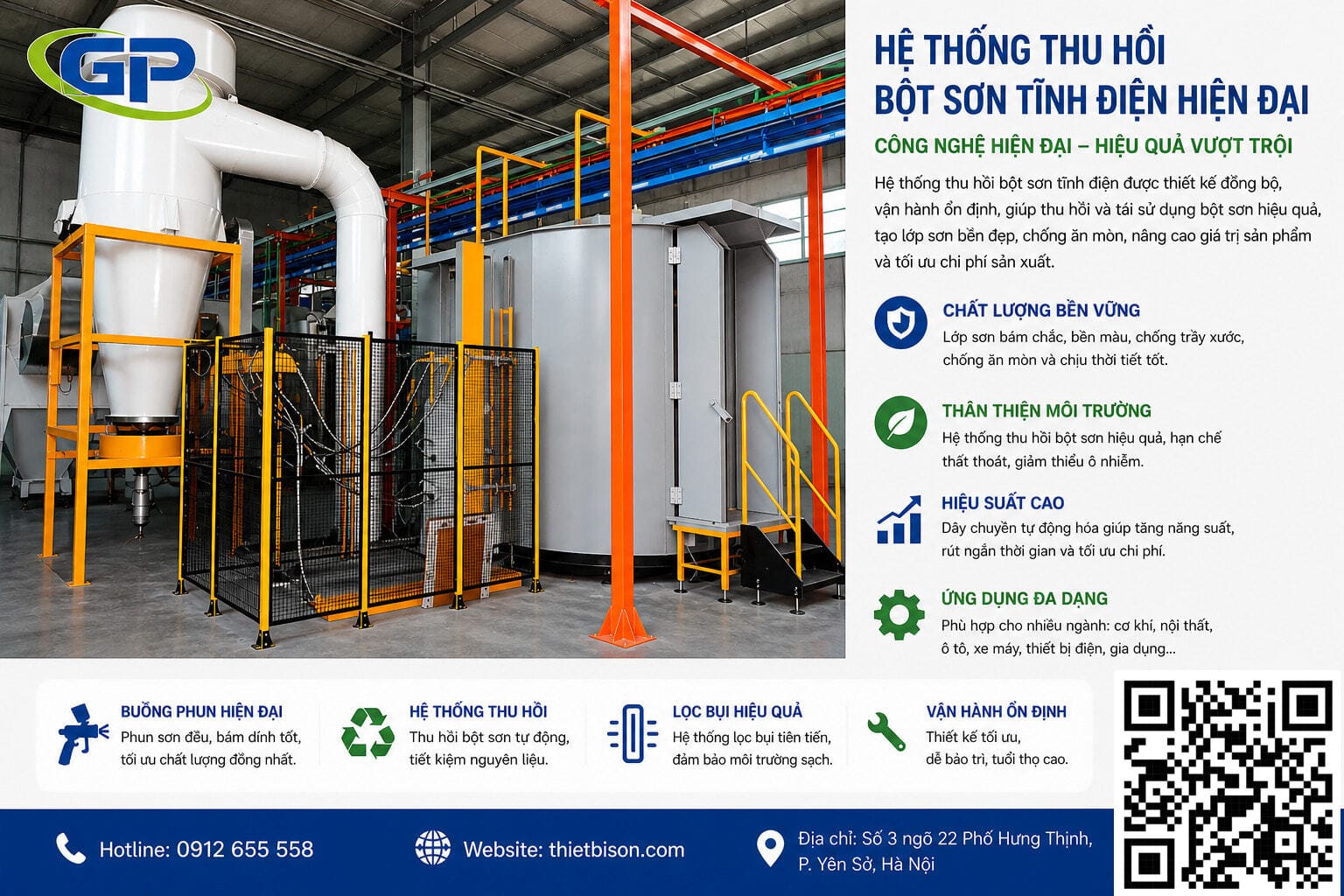

| Hệ thống Thu Hồi Bột Sơn (Cyclone & Filter) | Quạt ly tâm công suất lớn 11kW – 15kW, thiết bị Cyclone kết hợp với 6 – 12 lõi Filter giấy/nhựa PE rũ bụi bằng khí nén. | Thu hồi tối đa 98% bụi sơn lơ lửng, lọc sạch không khí trước khi xả ra xưởng, tách bột tốt để tái sử dụng ngay. |
| Lò Sấy Sơn (Lò sấy định hình) | Dạng lò đường hầm (Tunnel Oven), cách nhiệt 100mm, cụm gia nhiệt duy trì nhiệt độ ổn định 180°C – 200°C, trang bị quạt đối lưu. | Nung nóng chảy bột sơn, kích hoạt liên kết polymer tạo thành màng bảo vệ cứng vững và sáng bóng. |

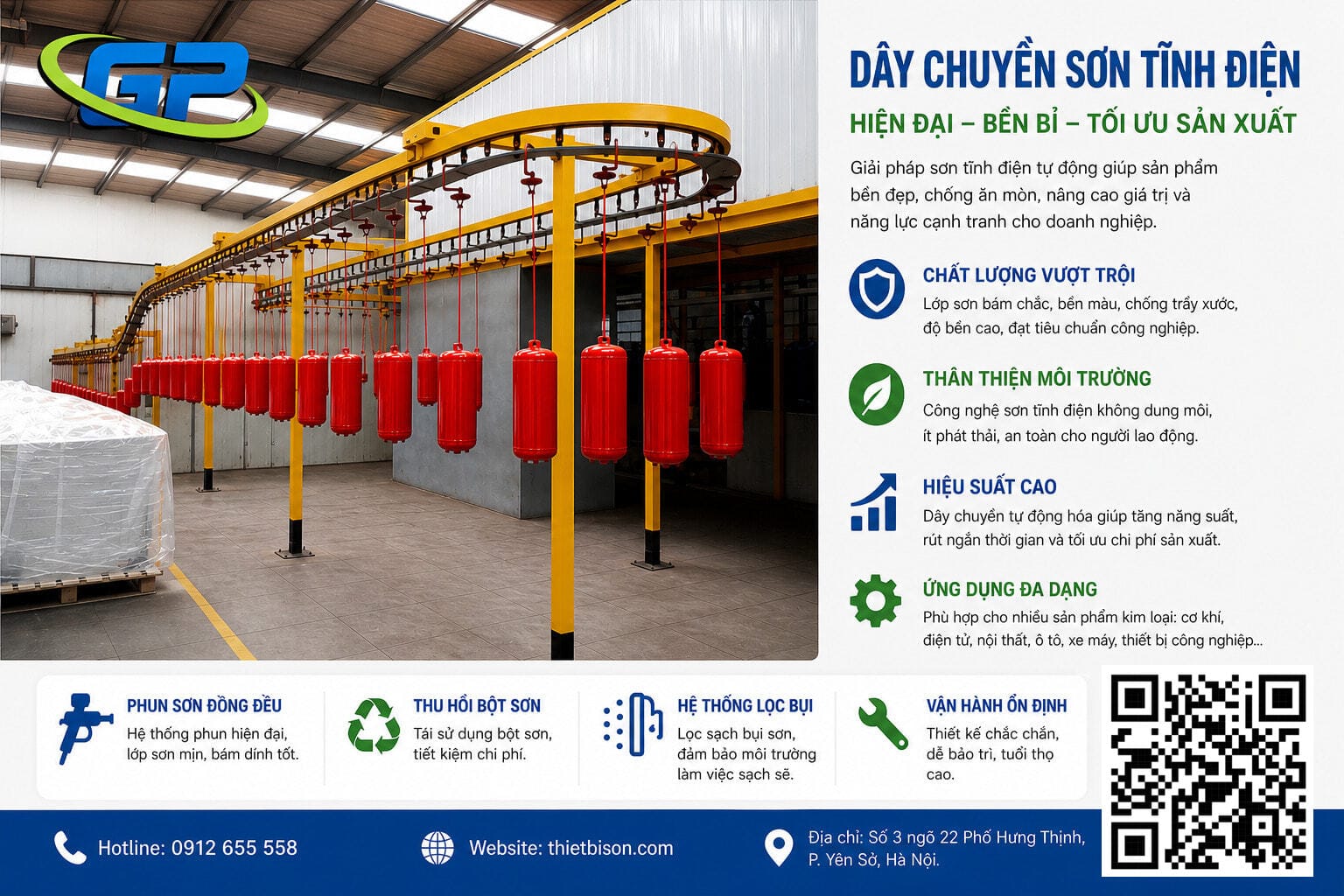

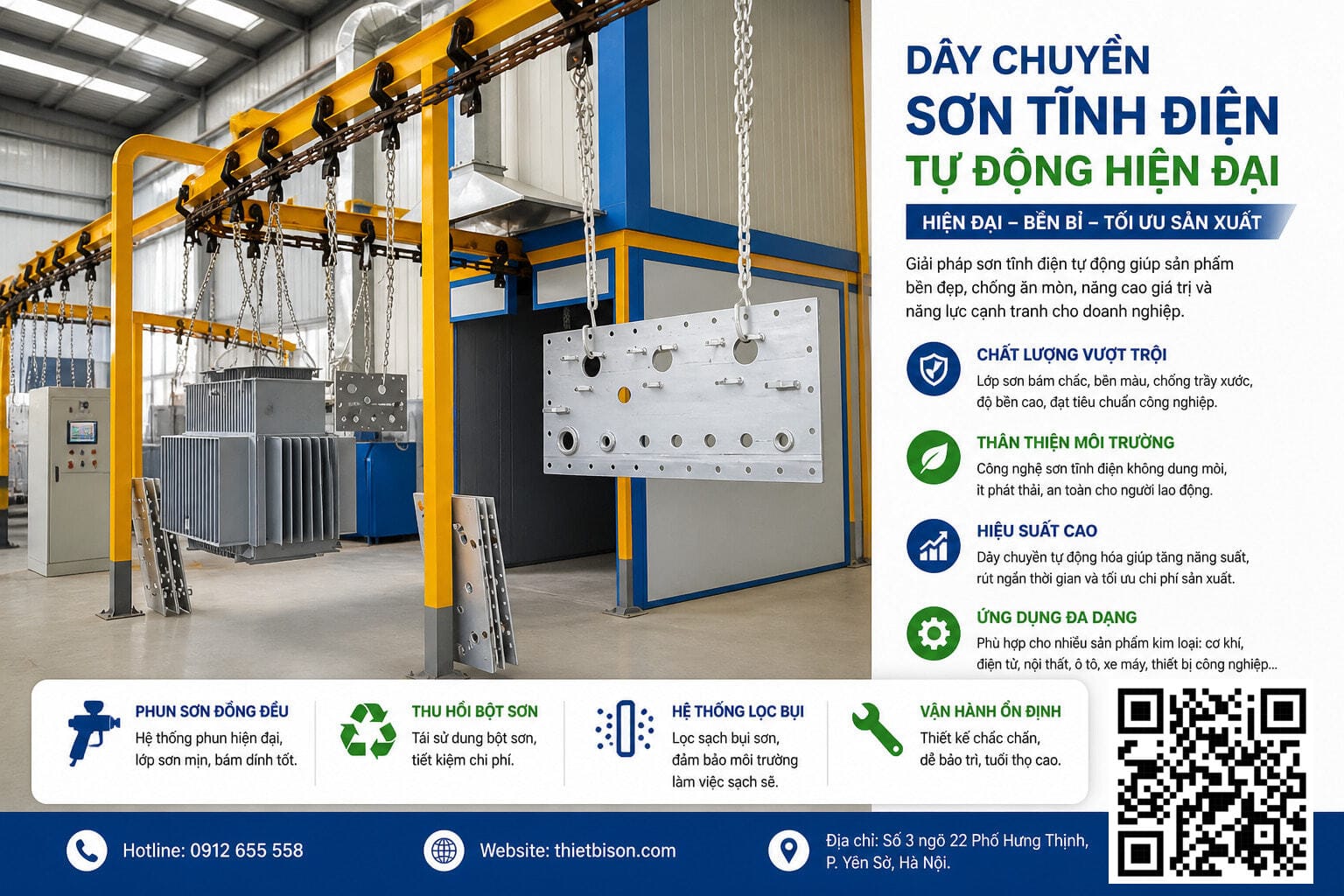

| Hệ thống Xích Tải Treo Liên Tục (Conveyor) | Xích tải bước 150mm hoặc 5T, ray chữ I đúc cường lực, motor giảm tốc gắn biến tần (Inverter) điều tốc từ 1 – 4m/phút. | Xương sống của toàn bộ hệ thống, vận chuyển phôi chạy tự động luân phiên qua tất cả các khâu không ngừng nghỉ. |
Quy trình vận hành và lắp đặt dây chuyền phun sơn tĩnh điện tự động chuẩn kỹ thuật (SOP)
Việc thi công và đưa hệ thống vào vận hành đòi hỏi sự chính xác tuyệt đối để đảm bảo an toàn và năng suất. Dưới đây là các bước tiêu chuẩn công nghiệp (SOP):
- Khảo sát mặt bằng và thiết kế Layout: Kỹ sư Gia Phú tiến hành đo đạc diện tích nhà xưởng, khảo sát điện áp nguồn 3 pha, vị trí đặt bồn gas. Lên bản vẽ 3D bố trí hệ thống theo dạng đường thẳng chữ I, chữ U hoặc vòng Loop tối ưu dòng chảy nguyên liệu.
- Lắp đặt kết cấu cơ khí và hệ thống xích tải: Gia cố khung dầm treo xích tải, lắp đặt ray định hình, cụm motor giảm tốc và căng xích tự động. Dựng vách buồng xử lý hóa chất, ghép các tấm panel cách nhiệt Rockwool cho hệ thống lò sấy nước và lò sấy sơn.
- Lắp ráp thiết bị buồng phun và thu hồi bột: Định vị buồng phun tĩnh điện, lắp đặt các cụm Robot tịnh tiến (Reciprocator). Kết nối ống gió ly tâm với hệ thống Cyclone và Filter rũ bụi, đảm bảo độ kín khít tuyệt đối để tạo áp suất âm chuẩn.
- Đấu nối tủ điều khiển PLC và cụm gia nhiệt: Kết nối toàn bộ hệ thống dây điện, cảm biến nhiệt độ Omron, biến tần Inverter vào tủ điều khiển trung tâm. Đấu nối an toàn đường ống gas vào hệ thống cụm bếp gas hồng ngoại 1602.
- Tiếp mass an toàn và chạy thử nghiệm không tải: Kẹp nối mass tiếp địa đạt chuẩn điện trở dưới 4 Ohm cho toàn hệ thống. Chạy không tải xích tải để kiểm tra độ trơn tru, bật hệ thống lò sấy để hiệu chuẩn biểu đồ nhiệt độ đồng đều 200°C.
- Chạy có tải, cân chỉnh súng phun và nghiệm thu: Đưa sản phẩm thực tế lên băng chuyền, căn chỉnh thông số góc phun của Robot, lưu lượng gió và điện áp cao áp (kV) của các súng tự động. Kiểm tra độ dày màng sơn đạt 60µm – 80µm trước khi bàn giao công nghệ.
Các sự cố thường gặp và cách khắc phục từ chuyên gia Gia Phú
Hệ thống tự động vận hành liên tục có thể gặp phải một số lỗi kỹ thuật do sai sót vận hành hoặc hao mòn vật tư. Dưới đây là các cách khắc phục nhanh chóng:
- Xích tải chạy bị giật cục hoặc kêu to: Nguyên nhân do hệ thống bôi trơn xích chịu nhiệt cạn dầu, hoặc mắt xích bị dãn không đều. Khắc phục: Kiểm tra bình cấp dầu bôi trơn tự động, sử dụng loại dầu chịu nhiệt độ trên 250°C. Căng lại cụm tăng đơ xích tải.
- Màng sơn bị đốm lỗ kim (Pinholing) hoặc rộp khí: Do chi tiết kim loại đi qua lò sấy nước chưa khô hoàn toàn, hoặc khí nén cấp cho súng phun bị lẫn hơi nước. Khắc phục: Tăng thời gian lưu phôi tại lò sấy nước. Kiểm tra và bảo dưỡng máy sấy khí hấp phụ trên hệ thống máy nén khí.
- Lớp sơn phủ không đều, bám mỏng ở các hốc sâu (Lồng Faraday): Do cài đặt điện áp súng phun tự động quá cao tạo lực dội ion, hoặc tốc độ Robot tịnh tiến quá nhanh so với tốc độ băng tải. Khắc phục: Giảm điện áp (kV) xuống mức 50-60kV cho các sản phẩm góc cạnh, đồng bộ lại tỷ lệ tốc độ giữa Robot và xích tải trên màn hình HMI.
- Bụi sơn phì ra ngoài miệng buồng phun: Nguyên nhân là do các lõi Filter thu hồi bị mù (tắc nghẽn) khiến quạt ly tâm mất lực hút áp suất âm. Khắc phục: Kiểm tra lại hệ thống van điện từ rũ bụi tự động xem có hoạt động không. Nếu Filter giấy bị ẩm vón cục bột sơn, tiến hành thay thế bộ Filter mới.
Filter Lọc Thu Hồi Bột Sơn Tĩnh Điện
Hệ thống lõi lọc cartridge bằng giấy Cellulose hoặc nhựa PE có thể giặt rửa, duy trì lực hút thông thoáng cho buồng phun tự động và giữ lại 98% bột sơn tái sử dụng.
Câu hỏi thường gặp về dây chuyền phun sơn tĩnh điện tự động (FAQs)
Chi phí đầu tư một hệ thống dây chuyền phun sơn tĩnh điện tự động khoảng bao nhiêu?
Tổng mức đầu tư phụ thuộc vào kích thước lò sấy, loại xích tải, số lượng robot và súng tự động. Chi phí trọn gói thường dao động từ 800.000.000 VNĐ cho các hệ thống cỡ nhỏ đến trên 2.500.000.000 VNĐ cho hệ thống công suất lớn, quy trình khép kín hoàn toàn.
Thời gian thi công và lắp đặt hoàn thiện dây chuyền mất bao lâu?
Từ lúc khảo sát ký hợp đồng, thời gian gia công kết cấu cơ khí tại xưởng Gia Phú mất khoảng 20-30 ngày. Quá trình di dời vật tư, lắp ráp, đấu nối điện và chạy thử tại mặt bằng của khách hàng sẽ diễn ra trong vòng 10-15 ngày làm việc.
Dây chuyền tự động có thể thay đổi màu sơn linh hoạt được không?
Có thể. Tuy nhiên, việc thay đổi màu sơn trên buồng phun tự động cần thực hiện quy trình thổi vệ sinh súng, cụm chia bột, cyclone và thay lõi filter. Quá trình vệ sinh đổi màu thường mất khoảng 25-45 phút tùy vào kết cấu của buồng phun.
Tối ưu hóa dây chuyền sản xuất cùng Công Nghệ Sơn Tĩnh Điện Gia Phú
Nâng cấp lên Dây chuyền phun sơn tĩnh điện tự động là chiến lược dài hạn giúp các doanh nghiệp bứt phá năng suất, cắt giảm hao phí vật tư và nâng tầm chất lượng thành phẩm đạt chuẩn quốc tế. CÔNG TY TNHH SƠN TĨNH ĐIỆN GIA PHÚ tự hào là nhà thầu tư vấn, thiết kế, gia công cơ khí và lắp đặt dây chuyền sơn uy tín hàng đầu tại Việt Nam.
Để nhận bản vẽ Layout mặt bằng 2D/3D miễn phí, tư vấn giải pháp kỹ thuật chuyên sâu và bảng dự toán kinh tế cạnh tranh nhất, quý khách vui lòng liên hệ ngay với đội ngũ chuyên gia Gia Phú qua Hotline: 0912.655.558. Quý khách cũng có thể ghé thăm tham khảo thiết bị trực tiếp tại trụ sở: Số 03 Ngõ 22 Phố Hưng Thịnh – Phường Yên Sở – Quận Hoàng Mai – Hà Nội.
Lưu ý: Các thông tin kỹ thuật trong bài viết được tổng hợp từ kinh nghiệm thực tế của đội ngũ kỹ sư Công Nghệ Sơn Tĩnh Điện Gia Phú. Để nhận tư vấn thiết kế chi tiết cho nhà xưởng của bạn, vui lòng liên hệ hotline trực tiếp.
