Dây chuyền sơn tĩnh điện bán tự động là giải pháp đầu tư tối ưu cho các doanh nghiệp gia công cơ khí muốn nâng cấp từ phương pháp sơn thủ công. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý vận hành và hiệu quả kinh tế của hệ thống. Đồng thời, tư vấn giúp bạn lựa chọn dây chuyền phù hợp để tối ưu hóa năng suất và chi phí đầu tư cùng chuyên gia Thiết Bị Dây chuyền sơn tĩnh điện.
Mục lục nội dung
- Ưu điểm của dây chuyền sơn tĩnh điện bán tự động so với dây chuyền thủ công
- Các thành phần chính của dây chuyền sơn tĩnh điện bán tự động
- Quy trình hoạt động của dây chuyền sơn tĩnh điện bán tự động
- Lựa chọn dây chuyền sơn tĩnh điện bán tự động phù hợp với nhu cầu sản xuất
- Chi phí đầu tư và vận hành dây chuyền sơn tĩnh điện bán tự động
- An toàn lao động khi vận hành dây chuyền sơn tĩnh điện bán tự động
- So sánh dây chuyền sơn tĩnh điện bán tự động với các loại dây chuyền khác
Chế tạo trực tiếp tại xưởng
Tư Vấn & Lắp Đặt Dây Chuyển Sơn Tĩnh Điện Bán Tự Động / Thủ Công
Gia Phú cung cấp giải pháp trọn gói từ tư vấn, thiết kế bản vẽ kỹ thuật, thi công lắp đặt và chuyển giao công nghệ tận nơi, tối ưu hóa năng lực sản xuất cho doanh nghiệp.
Ưu điểm của dây chuyền sơn tĩnh điện bán tự động so với dây chuyền thủ công
Chuyển đổi từ phương pháp sơn thủ công nhỏ lẻ sang dây chuyền sơn tĩnh điện bán tự động là một bước nhảy vọt về công nghệ đối với các xưởng gia công. Sự kết hợp giữa sức người và hệ thống máy móc băng chuyền mang lại hiệu năng vượt trội.
Về năng suất, hệ thống bán tự động giải phóng sức lao động ở khâu vận chuyển phôi. Thay vì phải khuân vác phôi kim loại nặng nề ra vào lò sấy, hệ thống xích tải chạy liên tục hoặc hệ thống xe goong đẩy tay trên ray sẽ đảm nhiệm việc này. Nếu một xưởng thủ công chỉ sơn được 100 sản phẩm/ngày, thì một dây chuyền bán tự động tiêu chuẩn có thể nâng sản lượng lên 500-1000 sản phẩm/ngày, đáp ứng nhanh các đơn hàng lớn.
Chất lượng màng sơn cũng được kiểm soát tốt hơn. Nhờ di chuyển trên băng tải với tốc độ ổn định, người thợ đứng tại buồng phun tĩnh điện dễ dàng thao tác phun đều tay hơn, giảm thiểu các lỗi chảy sơn, không đều màu. Lò sấy mẻ cỡ lớn tích hợp cụm gia nhiệt hồng ngoại đảm bảo nhiệt độ luôn đồng đều 200°C, giúp màng sơn chín nhẵn mịn, độ bền cơ học cao hơn hẳn so với việc dùng sấy thủ công.

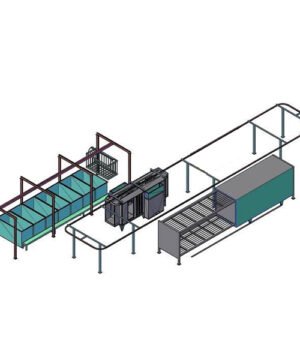

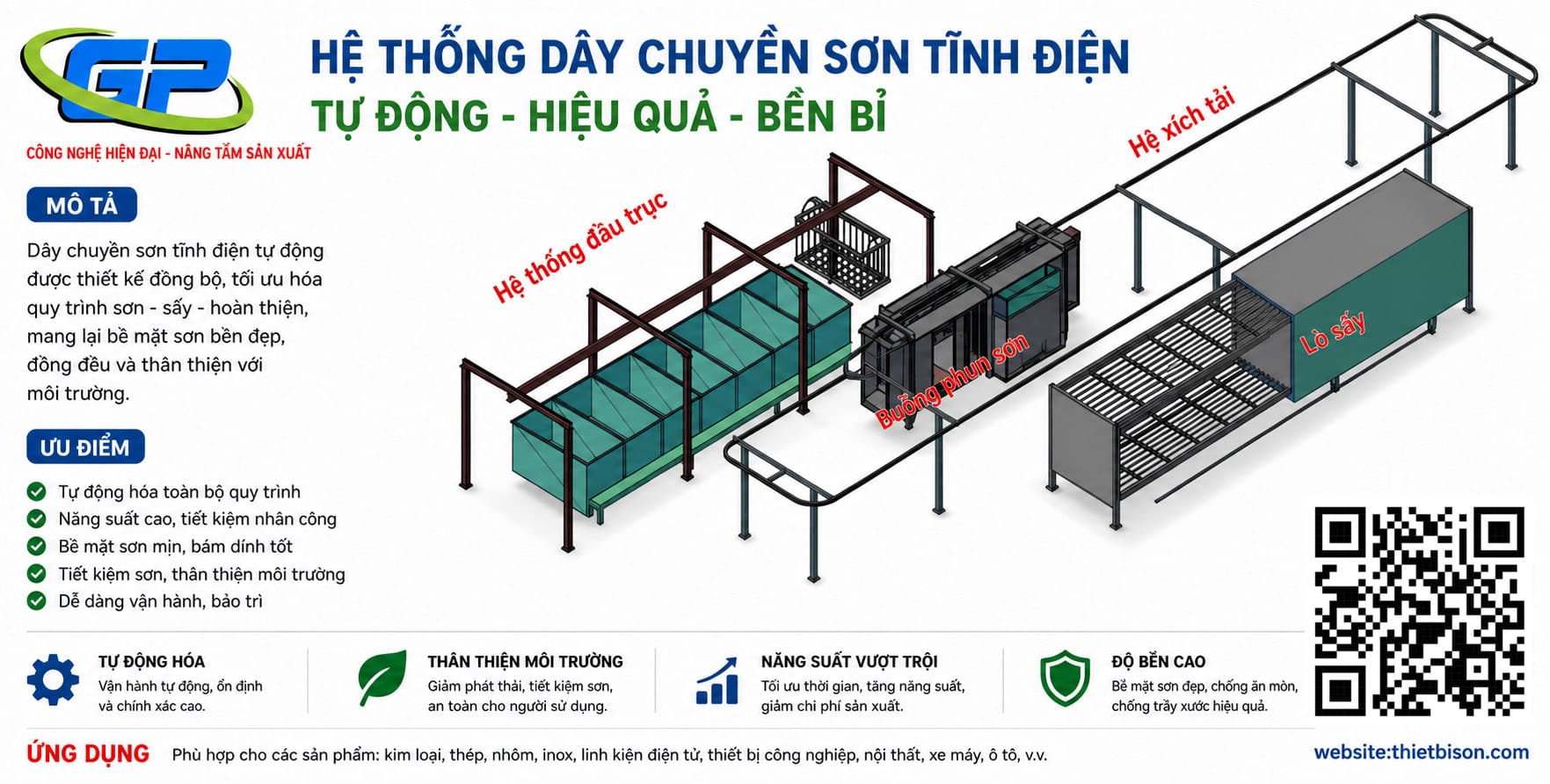

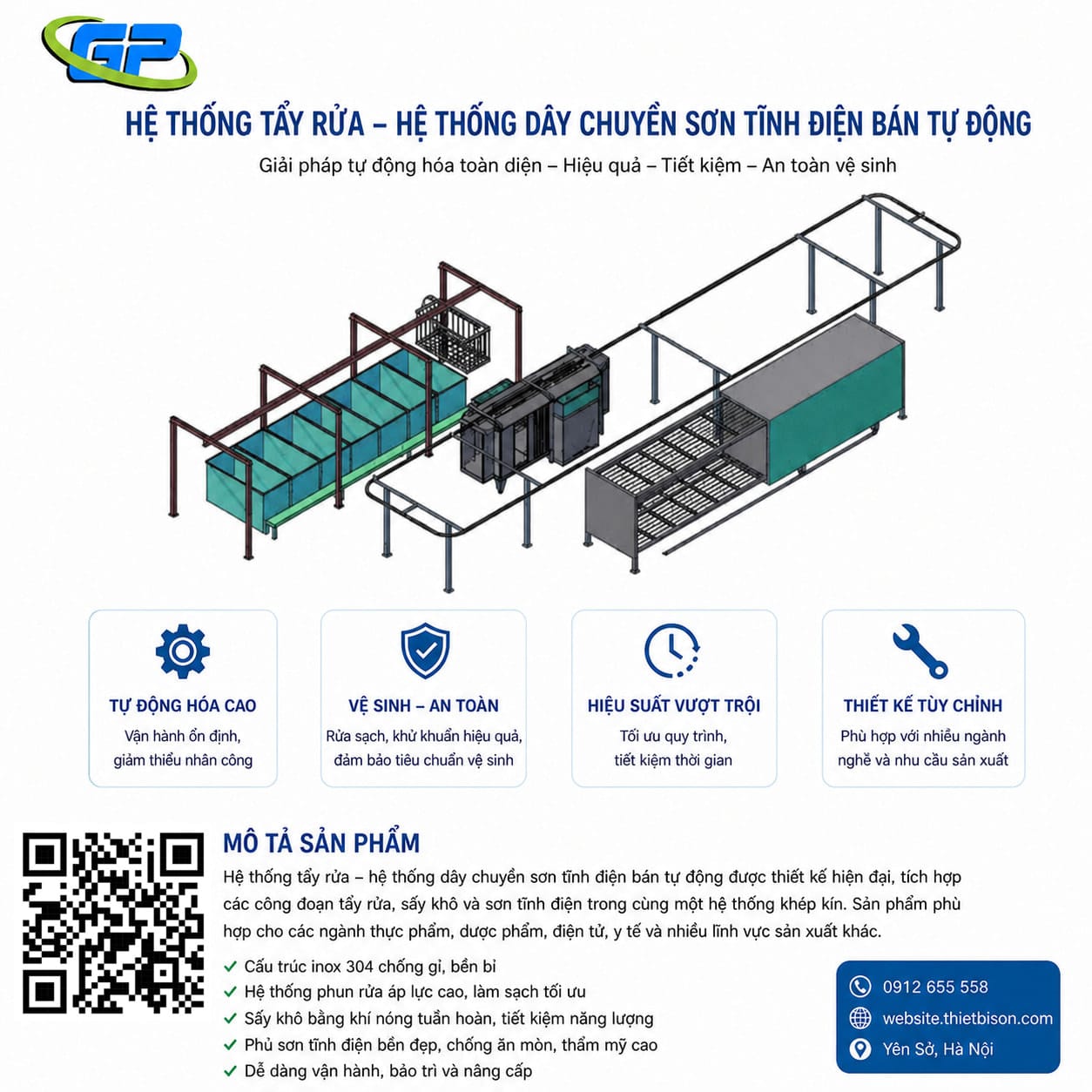

Các thành phần chính của dây chuyền sơn tĩnh điện bán tự động
Cấu trúc của dây chuyền sơn tĩnh điện bán tự động được thiết kế theo dạng module, dễ dàng tùy biến theo mặt bằng phân xưởng. Dưới đây là các thành phần cốt lõi tạo nên hệ thống:
Hệ thống bể xử lý hóa chất bề mặt
Bao gồm chuỗi các bể ngâm hóa chất (Tẩy dầu, Rửa nước, Tẩy rỉ, Định hình, Phốt phát hóa). Các bể này thường làm bằng Composite FRP hoặc xây gạch lót bạt chống axit. Phôi kim loại được thả vào các bể này bằng hệ thống Pa-lăng điện để loại bỏ 100% dầu mỡ và rỉ sét, tạo lớp màng bám dính tốt trước khi phun sơn.
Buồng phun sơn và hệ thống thu hồi bột
Khu vực này bao gồm buồng thu hồi sơn tĩnh điện bằng tôn hoặc inox, có 1 hoặc 2 vị trí đứng phun cho thợ. Hệ thống quạt ly tâm công suất cao kết hợp Filter giấy hoặc nhựa PE sẽ hút và giữ lại lượng bột sơn bay lơ lửng, thu hồi tái sử dụng đến 95% vật tư bột sơn.
Lò sấy sơn tĩnh điện dạng mẻ
Lò sấy sơn tĩnh điện được gia công bằng vách panel Rockwool cách nhiệt 100mm. Nguồn nhiệt thường sử dụng cụm bếp gas hồng ngoại 1602 tiết kiệm nhiên liệu hoặc điện trở. Lò được thiết kế cửa đóng mở, phôi kim loại sau khi phun sẽ được đẩy vào lò bằng hệ thống ray chữ I trên trần lò hoặc xe goong bên dưới để hấp chín ở nhiệt độ 180°C – 200°C.

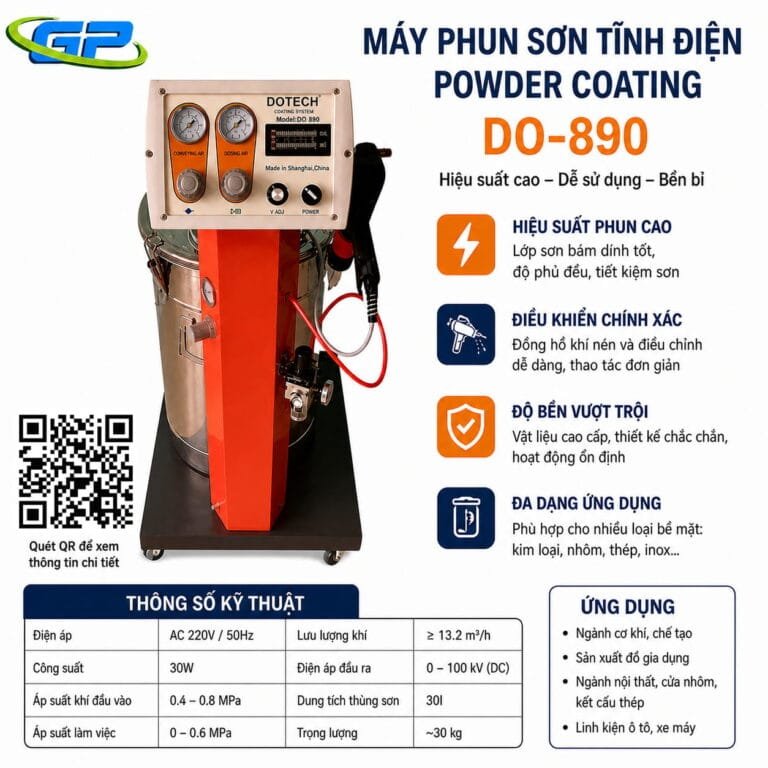

Thiết bị súng phun sơn tĩnh điện cầm tay
Là trái tim của quá trình tạo màu, sử dụng các dòng súng phun sơn tĩnh điện cầm tay cao cấp như Dotech (Trung Quốc), Sooho, KCI (Hàn Quốc) hoặc Gema (Thụy Sĩ). Tủ điều khiển nạp dòng điện cao áp 100kV vào hạt bột, tạo lực hút tĩnh điện mạnh mẽ bám lên sản phẩm nối mass đất.
Quy trình hoạt động của dây chuyền sơn tĩnh điện bán tự động
Quy trình vận hành chuẩn kỹ thuật cho dây chuyền bán tự động bao gồm các bước phối hợp nhịp nhàng giữa sức người và máy móc:
- Xử lý tiền sơn (Pretreatment): Công nhân dùng Pa-lăng cẩu giỏ phôi nhúng lần lượt qua các bể hóa chất theo thời gian tiêu chuẩn. Sau đó, phôi được lấy lên và để khô tự nhiên hoặc sấy qua lò sấy nước.
- Treo phôi và Phun sơn (Coating): Phôi kim loại khô ráo được treo lên móc của xe goong hoặc ray đẩy. Thợ sơn đẩy phôi vào vị trí buồng phun tĩnh điện. Tại đây, thợ thao tác súng phun cầm tay quét đều luồng bột sơn lên toàn bộ góc cạnh của sản phẩm.
- Sấy đóng rắn màng sơn (Curing): Sau khi phủ kín bột, công nhân đẩy nguyên cụm ray treo chứa phôi vào trong lò sấy. Đóng kín cửa lò, hệ thống điều khiển tự động bật bếp gas gia nhiệt. Lò duy trì ở nhiệt độ 200°C trong vòng 15-20 phút.
- Làm mát và nghiệm thu: Kết thúc chu trình sấy, cửa lò mở ra, phôi được đẩy ra ngoài khu vực làm mát tự nhiên. Bộ phận QC kiểm tra độ dày màng sơn, độ bám dính trước khi tháo phôi xuống đóng gói.

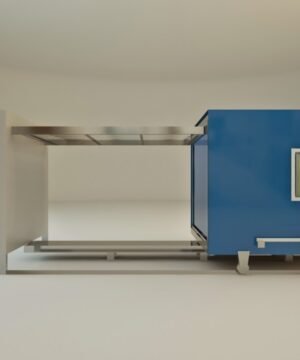

Lò Sấy Sơn Tĩnh Điện Công Nghiệp Dạng Mẻ
Lò sấy kích thước may đo theo xưởng. Sử dụng cụm đầu đốt gas hồng ngoại 1602 nhập khẩu và vách panel Rockwool 100mm, duy trì nhiệt 200°C ổn định, tiết kiệm 30% nhiên liệu đốt.
Lựa chọn dây chuyền sơn tĩnh điện bán tự động phù hợp với nhu cầu sản xuất
Để tối ưu hóa dòng tiền đầu tư, doanh nghiệp cần làm việc chặt chẽ với đội ngũ kỹ sư thiết kế dây chuyền để bóc tách nhu cầu cụ thể:
Lựa chọn kích thước buồng phun và lò sấy theo phôi
Nếu sản phẩm của xưởng là cửa nhôm kính, cổng rào dài tới 6 mét, bạn bắt buộc phải thiết kế lò sấy dạng mẻ dài tối thiểu 6.5m và buồng phun đối xứng 2 vị trí (thợ sơn 2 bên cùng lúc). Nếu sản phẩm chỉ là phụ tùng xe, vỏ hộp điện nhỏ, một lò sấy vuông 2m x 2m và buồng phun 1 vị trí là hoàn toàn đáp ứng công suất.
Cân đối ngân sách đầu tư thiết bị
Chi phí cho dây chuyền bán tự động thấp hơn nhiều so với hệ thống tự động hoàn toàn. Bạn nên dồn ngân sách vào 2 hạng mục cốt lõi: Súng phun sơn cao cấp (để tiết kiệm bột sơn) và Vật liệu cách nhiệt lò sấy (Rockwool tỷ trọng cao để tiết kiệm gas hàng tháng). Có thể tiết kiệm bằng cách sử dụng buồng phun tôn mạ kẽm thay vì buồng phun Inox.
Chi phí đầu tư và vận hành dây chuyền sơn tĩnh điện bán tự động
Kinh phí thiết lập một dây chuyền phun sơn tĩnh điện bán tự động trọn gói phụ thuộc vào kích thước lò và số lượng súng phun. Trung bình, mức đầu tư ban đầu cho một dây chuyền gia công quy mô vừa dao động từ 150.000.000 VNĐ đến 350.000.000 VNĐ.
Về chi phí vận hành (OPEX), các khoản mục chính bao gồm:
- Bột sơn tĩnh điện: Chiếm tỷ trọng lớn nhất, trung bình từ 60.000 – 120.000 VNĐ/kg tùy màu sắc. Hệ thống thu hồi tốt của buồng phun giúp giảm thiểu hao phí này xuống dưới 5%.
- Nhiên liệu đốt lò (Gas/Điện): Lò sấy dùng bếp gas hồng ngoại 1602 giúp tiết kiệm đáng kể so với điện trở. Chi phí gas dao động theo giá thị trường nhưng nhìn chung tối ưu hơn 20-30% so với gia nhiệt bằng điện công nghiệp.
- Nhân công: Dây chuyền bán tự động thường cần 2 thợ sơn chính và 2 thợ phụ lo việc xử lý hóa chất và treo/đẩy phôi.
Bếp Gas Hồng Ngoại 1602 Lò Sấy Sơn Tĩnh Điện
Giải pháp đốt nhiệt bức xạ xuyên thấu màng sơn, đẩy nhanh tốc độ nung chín sản phẩm từ trong ra ngoài. Cắt giảm 30% chi phí nhiên liệu gas so với mâm đốt thường.
An toàn lao động khi vận hành dây chuyền sơn tĩnh điện bán tự động
Mặc dù công nghệ sơn khô an toàn hơn sơn dung môi bay hơi, nhưng nhà xưởng vẫn cần tuân thủ nghiêm ngặt quy tắc an toàn cháy nổ và bảo hộ lao động:
- Phòng chống phóng điện: Súng sơn tĩnh điện tạo ra nguồn cao áp 100kV. Toàn bộ thiết bị từ tủ điện, phôi kim loại, dàn móc treo đến sàn nhà xưởng đều phải được nối đất (tiếp mass) chặt chẽ. Tuyệt đối không chạm tay không vào đầu kim súng khi máy đang bật.
- An toàn phòng cháy: Bụi sơn tĩnh điện lơ lửng ở mật độ cao có khả năng cháy nổ nếu gặp tia lửa. Buồng phun phải luôn bật quạt hút ly tâm để duy trì áp suất âm. Cấm tuyệt đối việc hút thuốc hoặc sử dụng tia lửa hàn xì khu vực buồng sơn và lò sấy gas.
- Bảo hộ cá nhân: Thợ sơn phải được trang bị quần áo chống tĩnh điện, giày chống trượt cách điện và đặc biệt là mặt nạ phòng độc/chống bụi mịn chuyên dụng để bảo vệ đường hô hấp.
So sánh dây chuyền sơn tĩnh điện bán tự động với các loại dây chuyền khác
Bảng phân tích dưới đây giúp doanh nghiệp dễ dàng cân nhắc ưu nhược điểm giữa các mô hình gia công bề mặt:
| Tiêu chí so sánh | Dây chuyền thủ công | Dây chuyền bán tự động | Dây chuyền tự động hoàn toàn |
|---|---|---|---|
| Mức độ đầu tư | Rất rẻ (Chỉ sắm súng, lò tự xây) | Trung bình (Buồng phun thu hồi, lò sấy ray kéo) | Rất cao (Lò đường hầm, xích tải, robot súng) |
| Năng suất sản xuất | Thấp, phụ thuộc hoàn toàn vào sức người | Vừa và Khá, nhanh chóng đáp ứng đơn hàng lẻ | Cực cao, chạy liên tục 24/7 hàng loạt |
| Sự linh hoạt đổi màu sơn | Cực kỳ linh hoạt, đổi màu liên tục | Rất linh hoạt, vệ sinh buồng nhanh trong 15p | Kém linh hoạt, mỗi lần đổi màu mất 1-2 tiếng |
| Độ đồng đều màng sơn | Dày mỏng phụ thuộc vào tay nghề thợ | Tốt, có ray treo cố định phôi cho thợ xịt | Đồng đều tuyệt đối 100% nhờ Robot tịnh tiến |
| Diện tích mặt bằng yêu cầu | Nhỏ gọn (Dưới 30m2) | Trung bình (Từ 50m2 – 80m2) | Rất lớn (Hàng trăm m2 cho băng chuyền) |
Quyết định nâng cấp lên Dây chuyền sơn tĩnh điện bán tự động là bước đi vững chắc để doanh nghiệp tối ưu công năng, gia tăng sản lượng mà không bị áp lực tài chính quá lớn. Để nhận bản vẽ thiết kế mặt bằng 2D/3D miễn phí và bảng dự toán chi phí lắp đặt trọn gói, quý khách hàng vui lòng liên hệ trực tiếp với CÔNG TY TNHH SƠN TĨNH ĐIỆN GIA PHÚ qua Hotline: 0912.655.558. Quý khách cũng có thể ghé thăm trực tiếp tại địa chỉ: Số 03 Ngõ 22 Phố Hưng Thịnh – Phường Yên Sở – Quận Hoàng Mai – Hà Nội.
Lưu ý: Thông số kỹ thuật và báo giá có thể thay đổi tùy thuộc vào cấu hình may đo theo kích thước nhà xưởng của khách hàng. Vui lòng liên hệ Hotline 0912.655.558 để nhận thông tin mới nhất.
